Скачайте модель алюминиевого навеса для машины и откройте ее в программе для расчета конструкций RFEM 6.
Эта модель была использована в вебинаре 'RSECTION и расчет алюминиевых стержней в соответствии с Еврокодом 9' 9 ноября 2022 года (арабский язык).

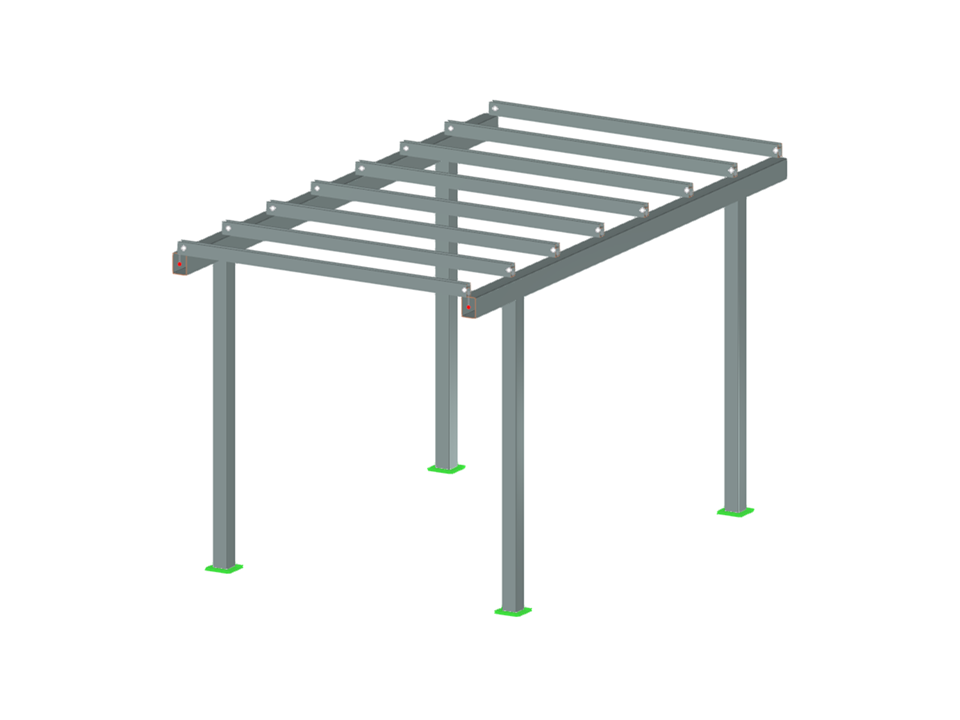

Алюминиевый навес
| Количество узлов | 20 |
| Количество линий | 14 |
| Количество стержней | 14 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 3 |
| Количество сочетаний нагрузок | 56 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,374 t |
| Размеры | 3,000 x 3,000 x 5,600 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
