Descargue el modelo de la cochera de aluminio aquí y ábralo con el software RFEM 6 de análisis de estructuras por elementos finitos.
Este modelo se utilizó en el seminario web 'RSECTION y el diseño de barras de aluminio según el Eurocódigo 9' el 9 de noviembre de 2022 (árabe).

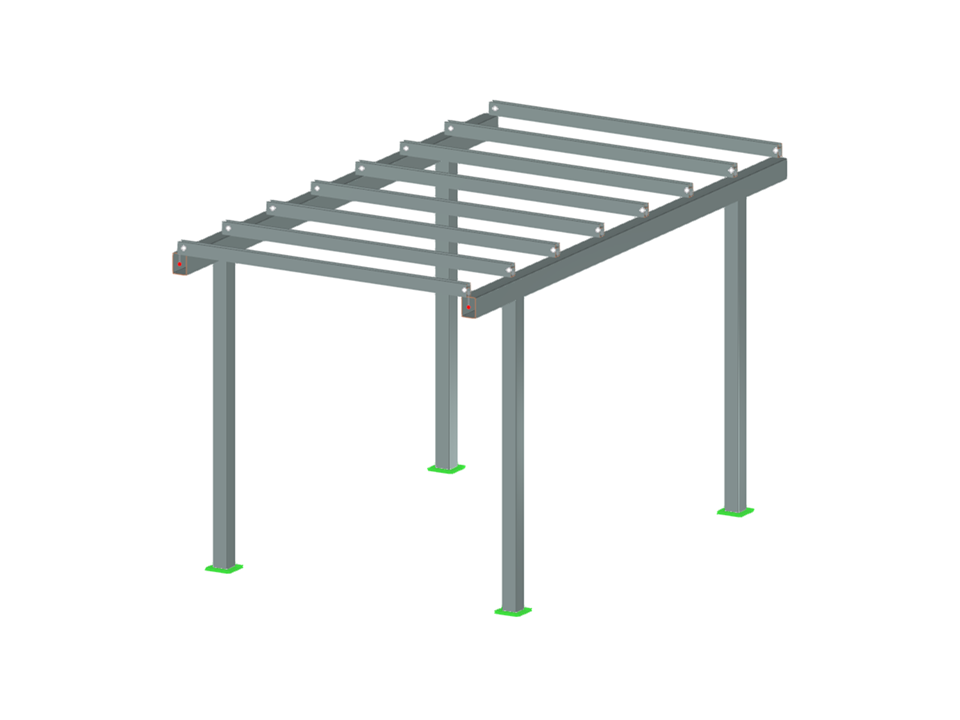

Cochera de aluminio
| Número de nudos | 20 |
| Número de líneas | 14 |
| Número de barras | 14 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinaciones de carga | 56 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.374 t |
| Dimensiones | 3,000 x 3,000 x 5,600 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
