Stáhněte si zde model hliníkového přístřešku pro auto a otevřete ho v programu RFEM 6 pro výpočty MKP.
Tento model byl použit ve webináři 'RSECTION a posouzení hliníkových prutů podle Eurokódu 9' dne 9. listopadu 2022 (v arabštině).

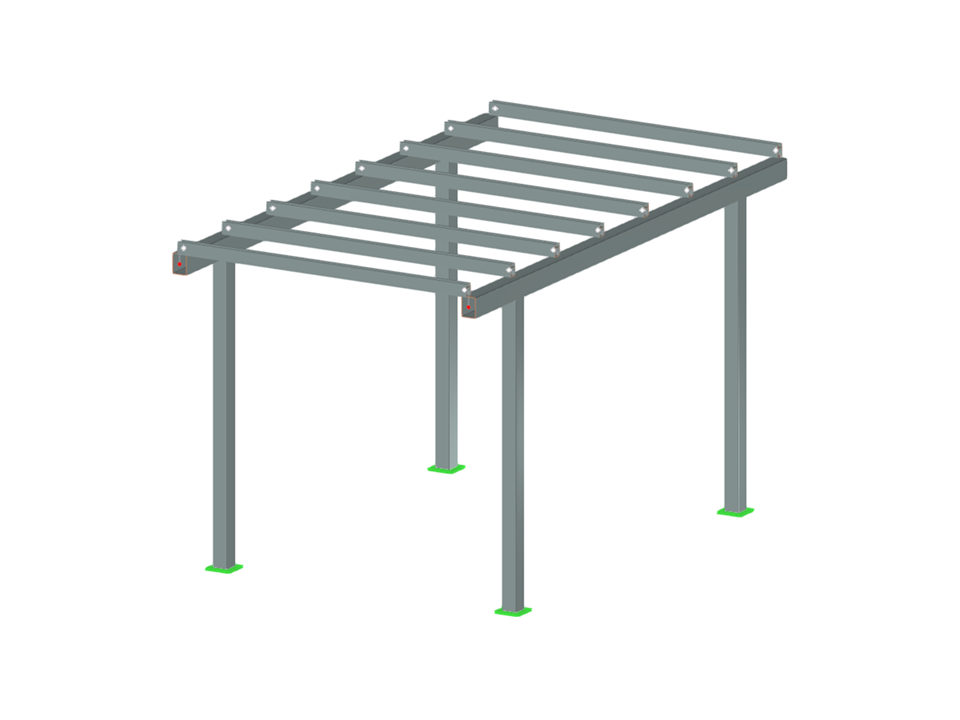

Hliníkový přístřešek pro auto
| Počet uzlů | 20 |
| Počet linií | 14 |
| Počet prutů | 14 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 56 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,374 t |
| Rozměry | 3,000 x 3,000 x 5,600 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
