RFEM – Online-Handbuch Flächen
Laden Sie hier das Modell eines Carports aus Aluminium herunter und öffnen Sie es mit dem FEM-Programm RFEM 6.
Dieses Modell wird im Webinar "RSECTION und Aluminiumstabbemessung nach Eurocode 9" am 09.11.2022 (Arabisch) verwendet.

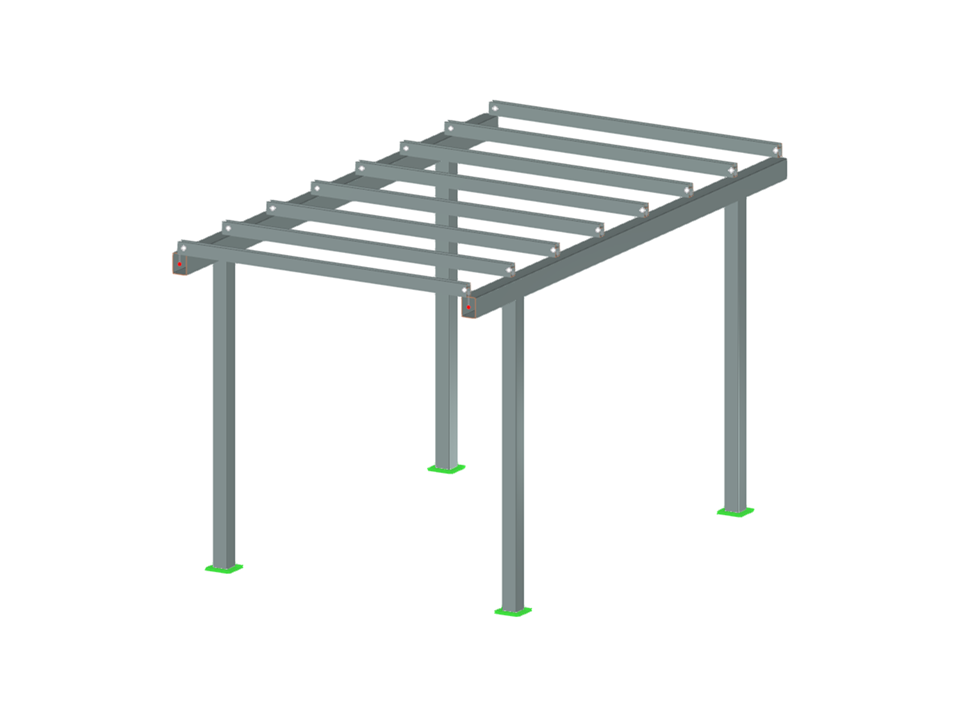

Carport aus Aluminium
| Anzahl Knoten | 20 |
| Anzahl Linien | 14 |
| Anzahl Stäbe | 14 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 56 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,374 t |
| Abmessungen | 3,000 x 3,000 x 5,600 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
