Параметризация геометрии стальной портальной рамы с решетчатой балкой с переменным количеством стоек и диагоналей. Включена параметризация сечений и линейная нагрузка на балку.
- Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Файл для скачивания содержит параметрическую модель, сохраненную в виде блока (тип файла *.rf6).

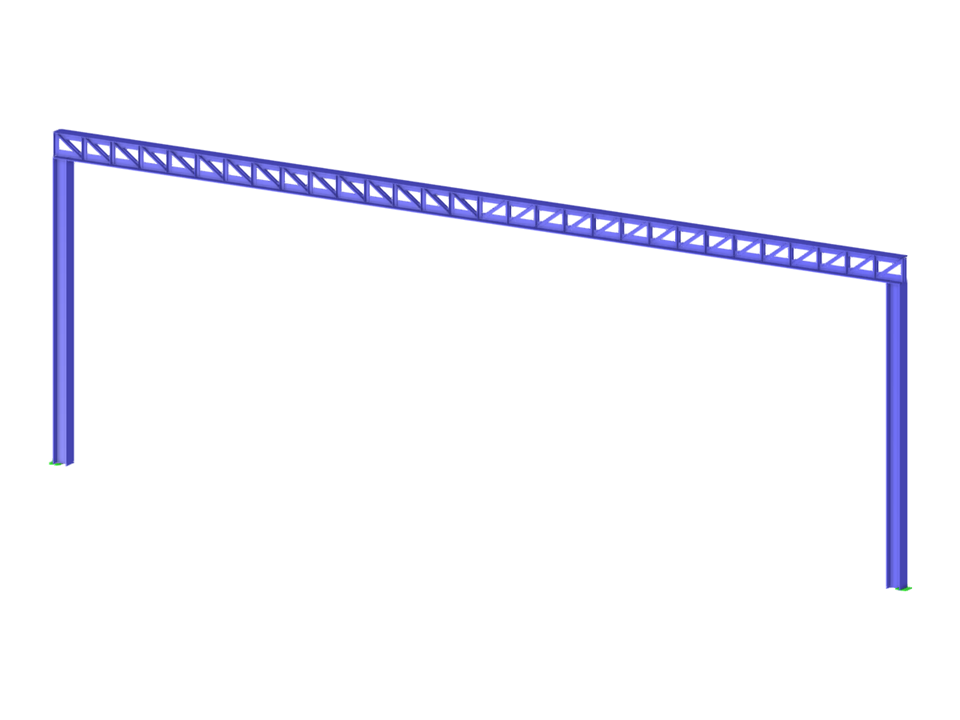

Рама портала с решетчатой балкой
| Параметры блока можно редактировать динамически | |
| Количество узлов | 64 |
| Количество линий | 67 |
| Количество стержней | 67 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 2 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 5,134 t |
| Размеры (метрические) | 20,000 x 7,000 x 0,000 m |
| Размеры (имперские) | 65.62 x 22.97 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
