Parametrizace geometrie ocelového portálového rámu s příhradovým nosníkem s proměnným počtem sloupů a diagonál. Parametrizace průřezů a lineárního zatížení na nosníku je zahrnuta.
- Model vytvořený technickou skupinou Dlubal Latam v Brazílii. Model je k dispozici také jako parametrický blok na stránkách Dlubal Latam.
Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rf6).

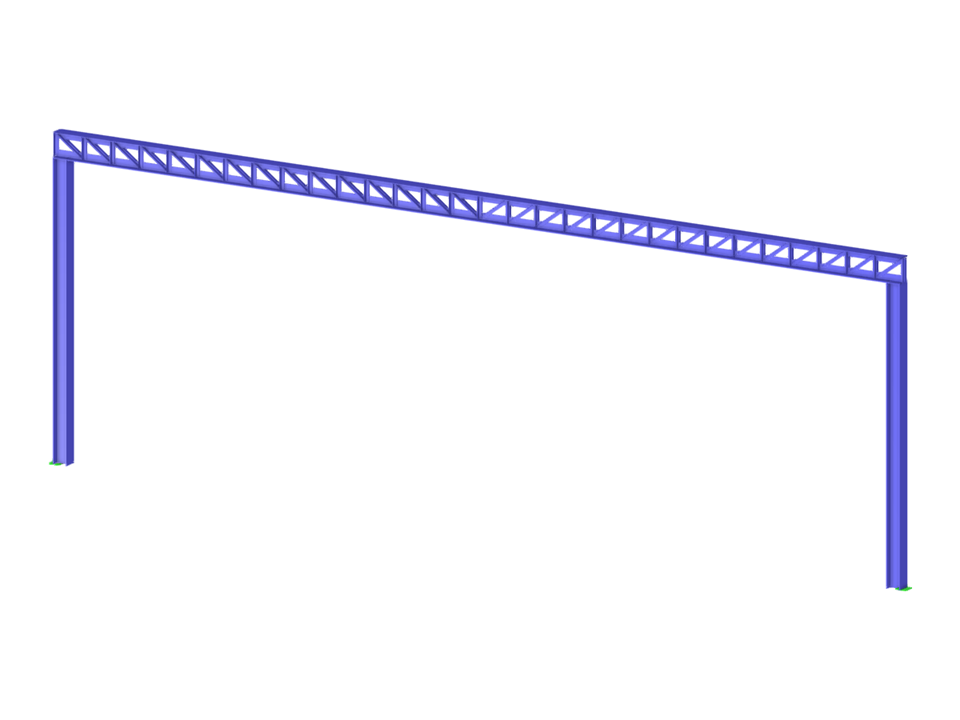

Portálový rám s příhradovým nosníkem
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 64 |
| Počet linií | 67 |
| Počet prutů | 67 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 5,134 t |
| Rozměry | 20,000 x 7,000 x 0,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
