Parametrização da geometria de um pórtico de aço com viga triangulada com número variável de barras verticais e diagonais. A parametrização das secções e a carga linear na viga também estão incluídas.
- Modelo criado pela equipa técnica da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
O ficheiro a ser descarregado contém o modelo parametrizado guardado como bloco (tipo de ficheiro *.rf6).

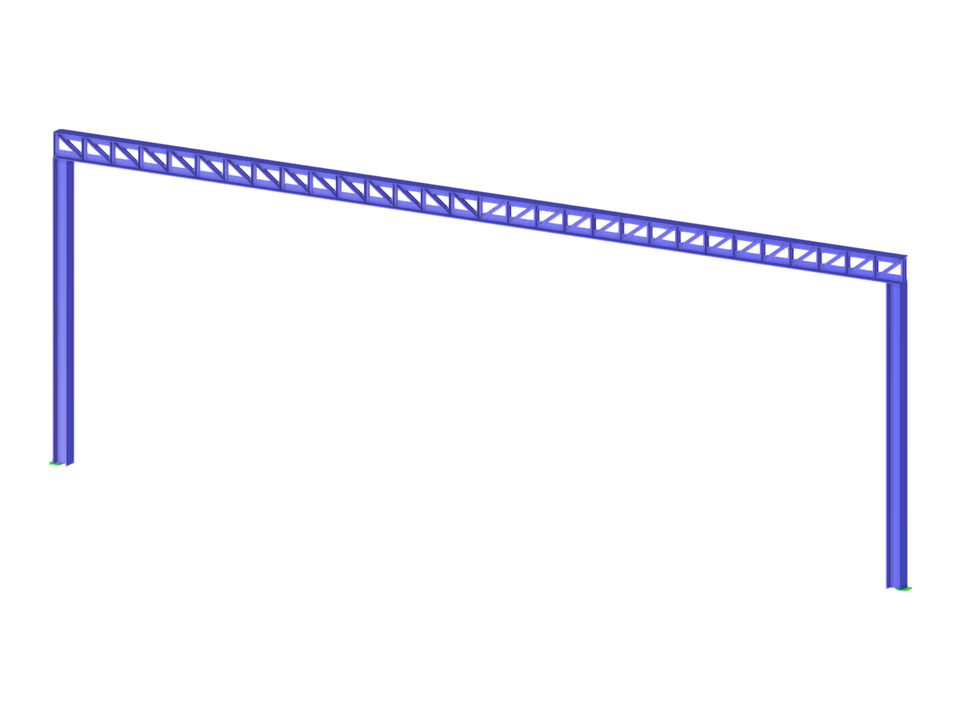

Pórtico de portal com viga triangulada
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 64 |
| Número de linhas | 67 |
| Número de barras | 67 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 5,134 t |
| Dimensões | 20,000 x 7,000 x 0,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
