Parametrización de la geometría de un pórtico de acero con una viga en celosía con un número variable de montantes y diagonales. Se incluye la parametrización de las secciones y la carga lineal en la viga.
- Modelo creado por el equipo técnico de Dlubal Latam. El modelo también está disponible como bloque parametrizado en el sitio web de Dlubal Latam.
El archivo a descargar contiene un modelo parametrizado guardado como un bloque (tipo de archivo *.rf6).

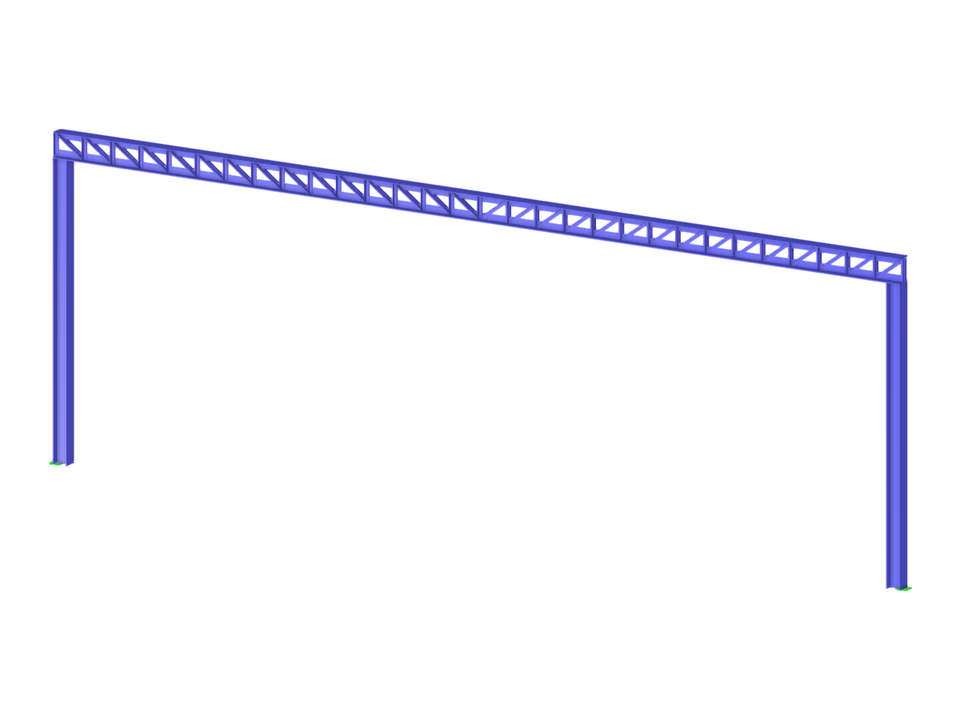

Marco del portal con viga de celosía
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 64 |
| Número de líneas | 67 |
| Número de barras | 67 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 5.134 t |
| Dimensiones | 20,000 x 7,000 x 0,000 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
