Параметризованная деревянная конструкция, она принимает углы наклона между стержнями и радиус конструкции, в дополнение к параметризованным нагрузкам и сечениям стержней, составляющих конструкцию.
Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Файл для скачивания содержит параметрическую модель, сохраненную в виде блока (тип файла *.rf6).

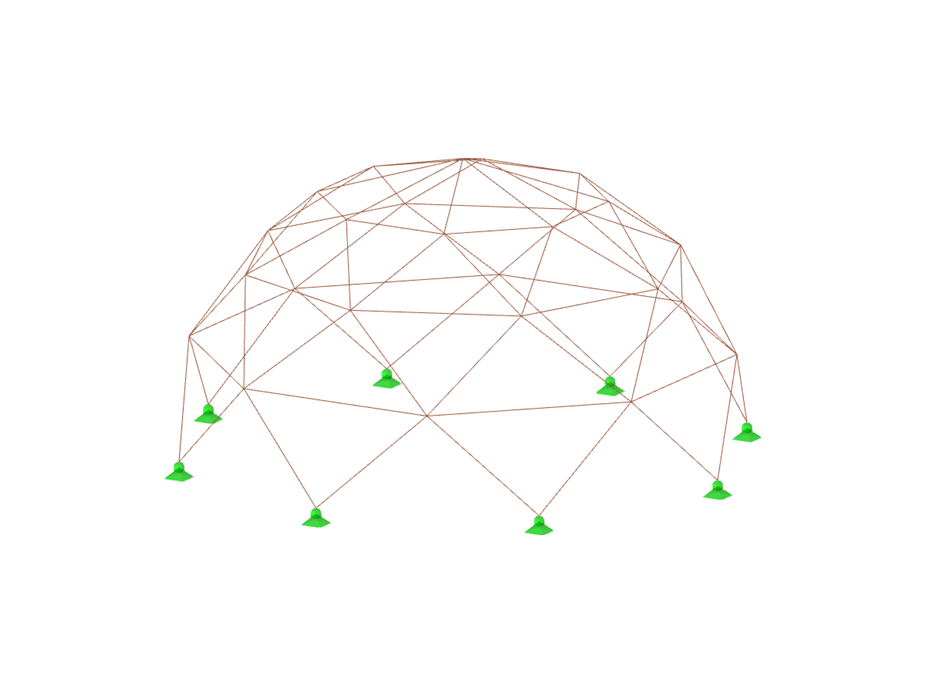

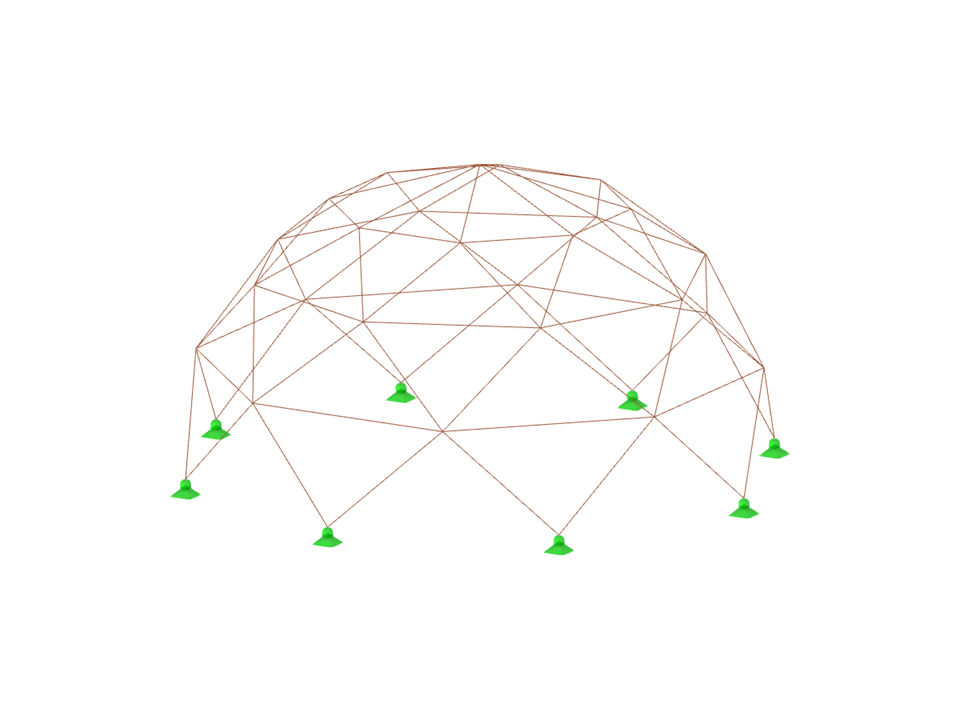

Геодезический купол
| Параметры блока можно редактировать динамически | |
| Количество узлов | 34 |
| Количество линий | 80 |
| Количество стержней | 80 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 4 |
| Количество сочетаний нагрузок | 1 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 1,354 t |
| Размеры | 8,000 x 4,000 x 8,000 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
