Parametrisierte Holzstruktur, erhält die Neigungswinkel zwischen den Stäben und den Radius der Struktur sowie die Parametrisierung der Lasten und des Querschnitts der Stäbe, aus denen die Struktur besteht.
Modell erstellt vom technischen Team von Dlubal Latam. Das Modell ist auch als parametrisierter Block auf der Seite von Dlubal Latam verfügbar.
Die herunterzuladende Datei enthält ein parametrisiertes Modell, das als Block gespeichert ist (Dateityp *.rf6).

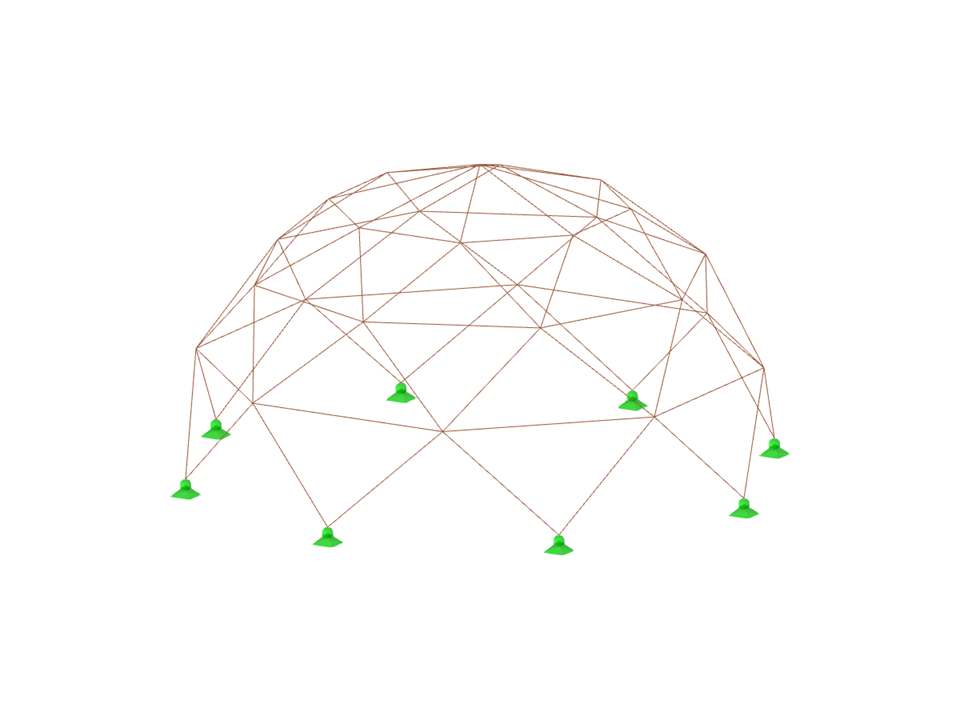

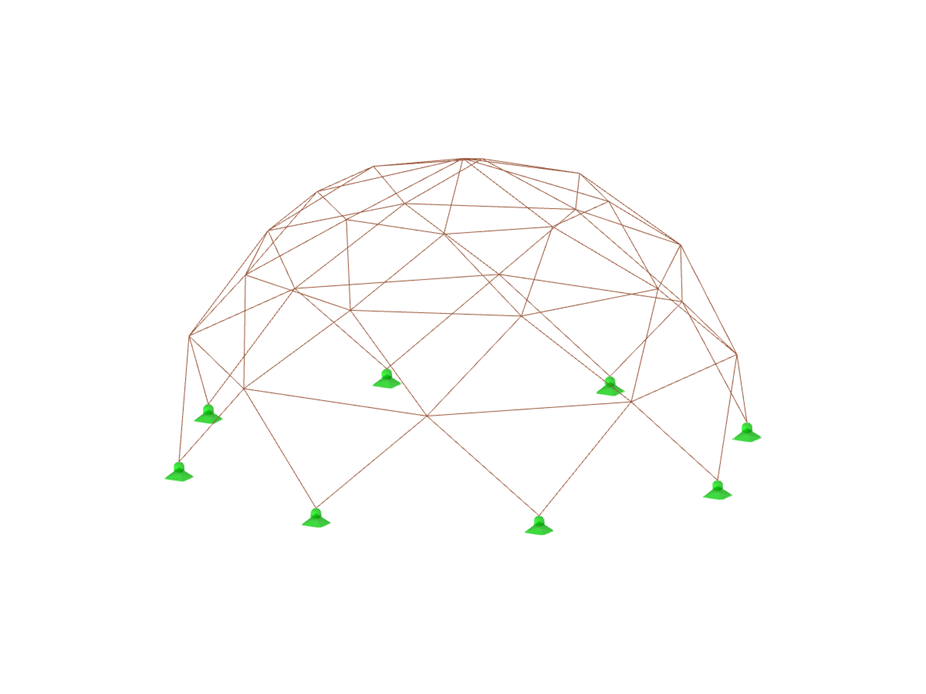

Geodätische Kuppel
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 34 |
| Anzahl Linien | 80 |
| Anzahl Stäbe | 80 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 4 |
| Anzahl Lastkombinationen | 1 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 1,354 t |
| Abmessungen | 8,000 x 4,000 x 8,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
