Sparametryzowana konstrukcja drewniana, parametryzowanie obciążeń i przekroju prętów, które tworzą konstrukcję, rejestruje kąty nachylenia między prętami oraz promień konstrukcji.
Model stworzony przez zespół techniczny Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie Dlubal Latam.
Plik do pobrania zawiera sparametryzowany model zapisany w postaci bloku (plik typu *.rf6).

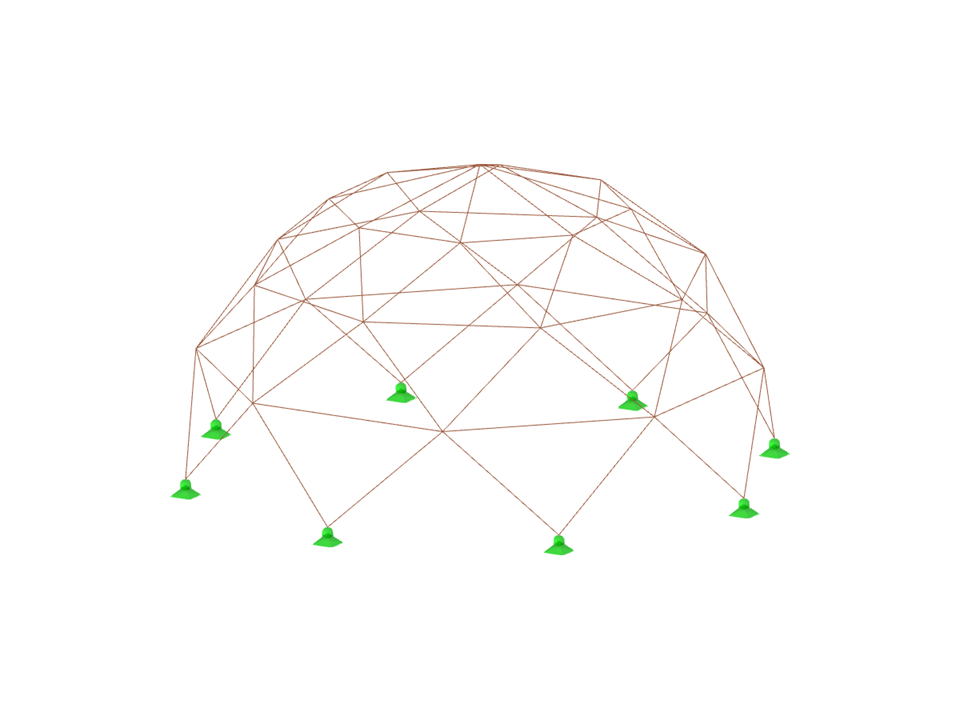

Kopuła geodezyjna
Parametry bloku mogą być edytowane dynamicznie | |
Liczba węzłów | 34 |
Liczba linii | 80 |
Liczba prętów | 80 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 4 |
Ilość KO | 1 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 1,354 t |
Wymiarowanie | 8,000 x 4,000 x 8,000 m |
