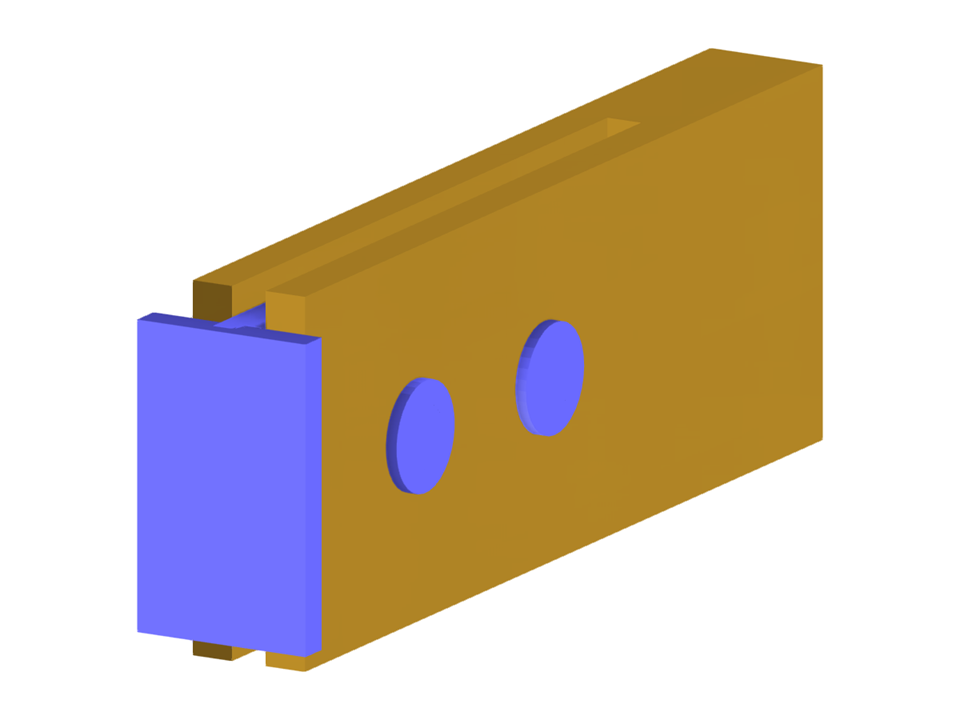

Параметризация геометрии соединения деревянной анкерной стяжки с металлической плитой, соединенных стальными болтами.
Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Файл для скачивания содержит параметрическую модель, сохраненную в виде блока (тип файла *.rf6).
Соединение стали с древесиной
Параметры блока можно редактировать динамически | |
Количество узлов | 44 |
Количество линий | 56 |
Количество стержней | 4 |
Количество поверхностей | 27 |
Количество тел | 1 |
Количество загружений | 1 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 0,057 t |
Размеры | 0,830 x 0,300 x 0,150 m |
