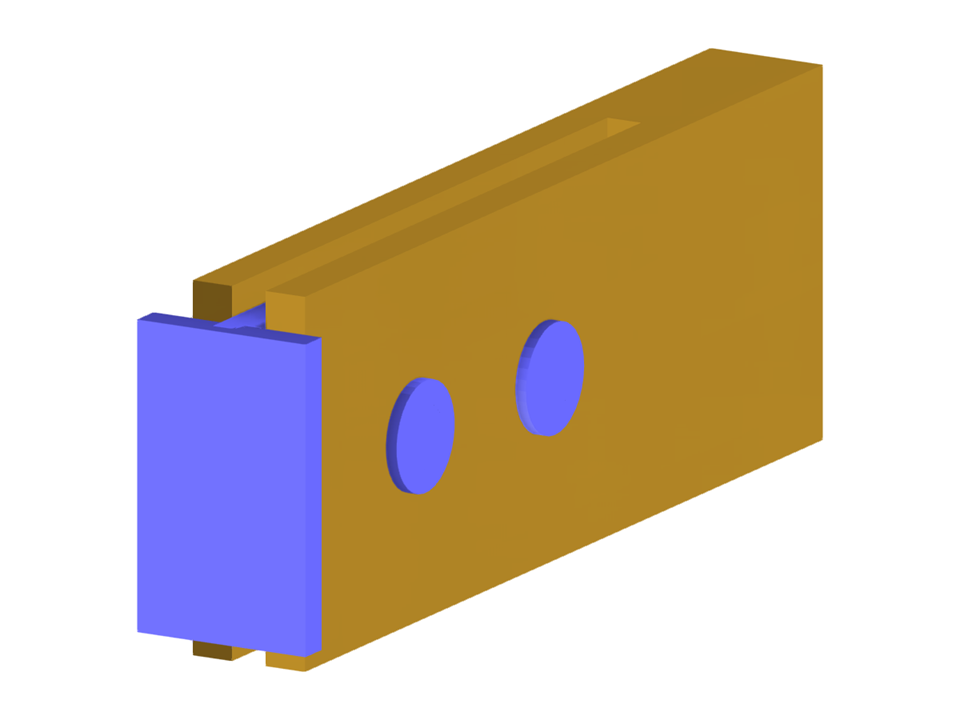

Parametrizzazione della geometria di un collegamento di un tirante in legno ad una piastra metallica, collegata da bulloni in acciaio.
Modello creato dal team tecnico di Dlubal Latam. Il modello è disponibile anche come blocco parametrico nel sito Dlubal Latam
Il file da scaricare contiene un modello parametrizzato salvato come blocco (tipo di file *.rf6).
Collegamento acciaio-legno
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 44 |
| Numero di linee | 56 |
| Numero di aste | 4 |
| Numero di superfici | 27 |
| Numero di solidi | 1 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,057 t |
| Dimensioni | 0.830 x 0.300 x 0.150 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
