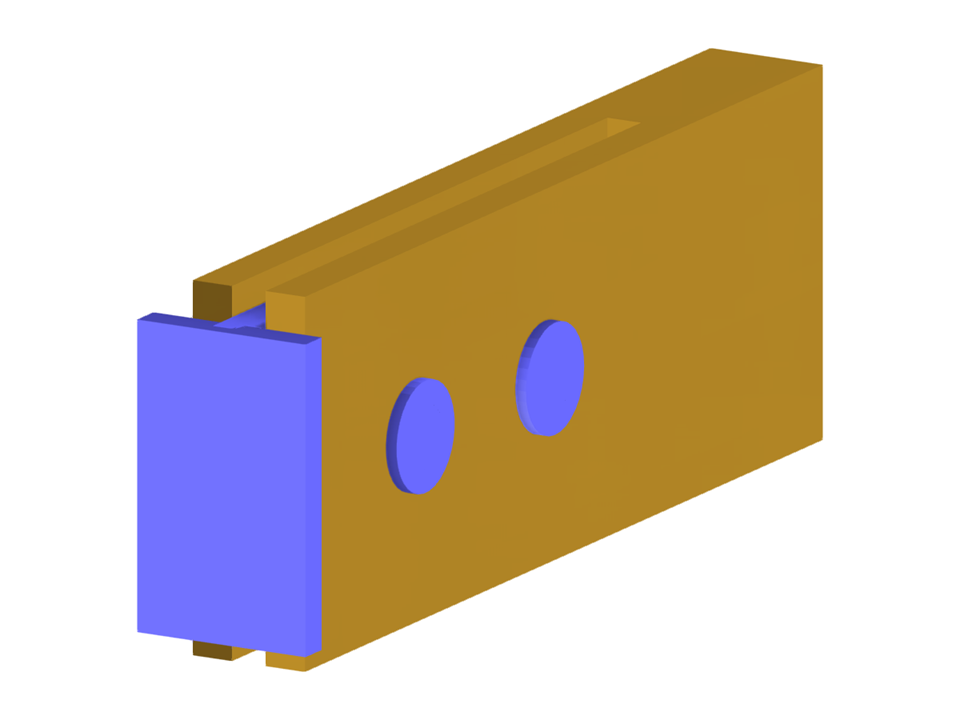

Parametrização da geometria de uma ligação de um tirante de madeira a uma chapa metálica, unida por parafusos em aço.
Modelo criado pela equipa técnica da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
O ficheiro a ser descarregado contém o modelo parametrizado guardado como bloco (tipo de ficheiro *.rf6).
Ligação de aço-madeira
Parâmetros de bloco editáveis dinamicamente | |
Número de nós | 44 |
Número de linhas | 56 |
Número de barras | 4 |
Número de superfícies | 27 |
Número de sólidos | 1 |
Número de casos de carga | 1 |
Número de combinações de cargas | 0 |
Número de combinações de resultados | 0 |
Peso total | 0,057 t |
Dimensões | 0,830 x 0,300 x 0,150 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
