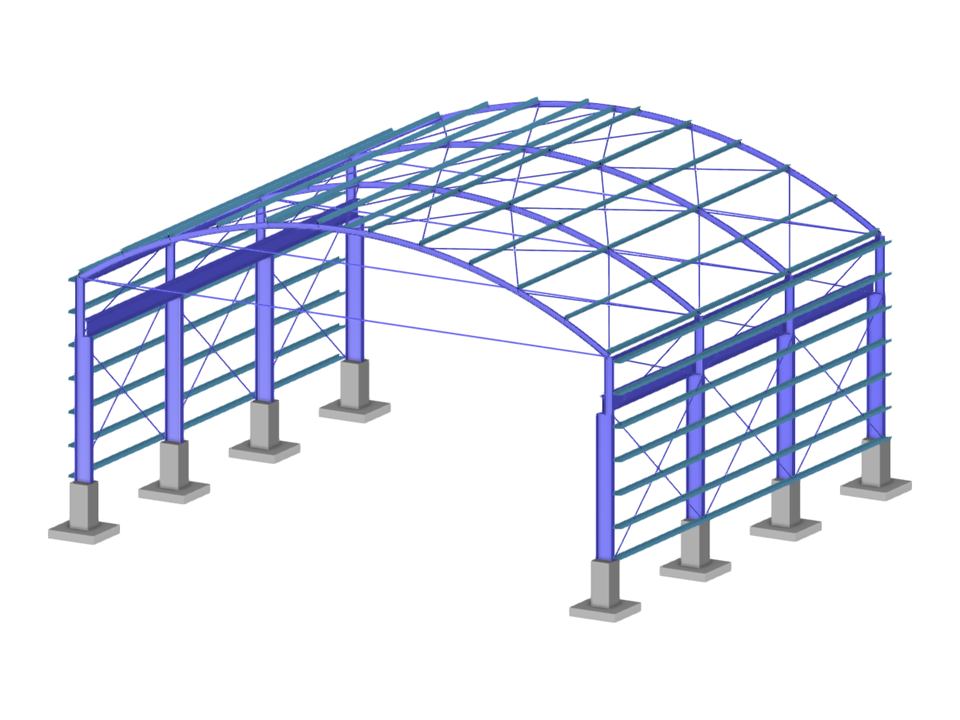

Параметризация геометрии промышленного здания с рельсовой балкой, криволинейной кровлей, смоделированной с помощью стальных стержней, и фундаментами, состоящими из отдельных опор. Включает параметрические нагрузки и сочетания нагрузок.
Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Промышленный цех с арочной кровлей
| Параметры блока можно редактировать динамически | |
| Количество узлов | 260 |
| Количество линий | 320 |
| Количество стержней | 281 |
| Количество поверхностей | 8 |
| Количество тел | 0 |
| Количество загружений | 4 |
| Количество сочетаний нагрузок | 10 |
| Количество расчетных сочетаний | 2 |
| Общий вес | 54,722 t |
| Размеры | 21,750 x 11,700 x 19,750 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
