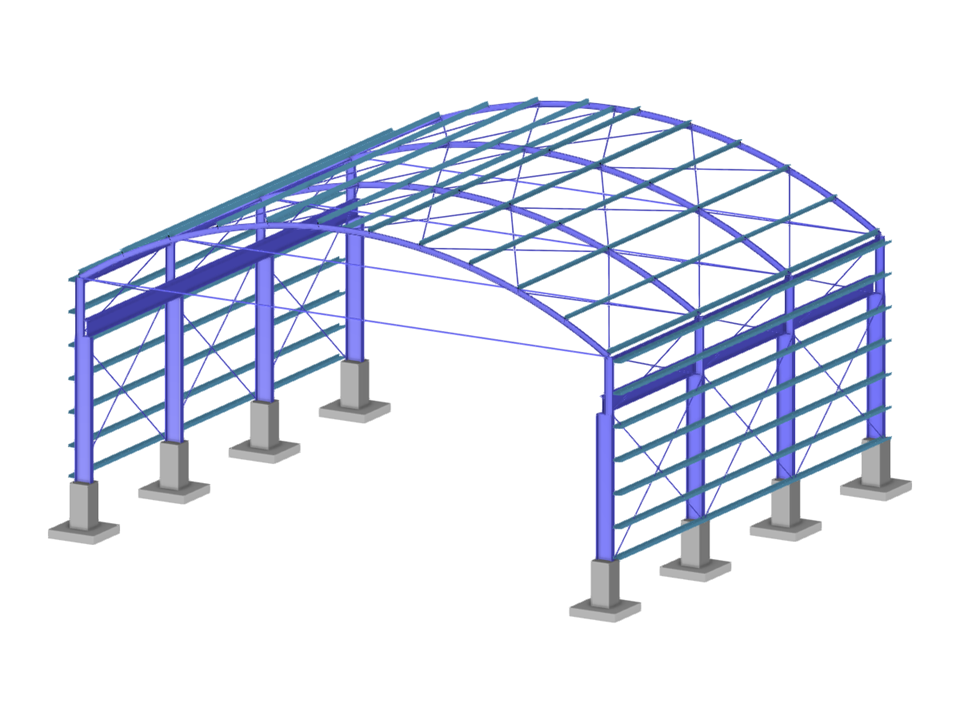

Parametrizzazione della geometria di un edificio industriale con una trave ferroviaria, una copertura curva modellata con barre di acciaio e fondazioni costituite da plinti isolati. Include i carichi parametrici e le combinazioni di carico.
Modello creato dal team tecnico di Dlubal Latam. Il modello è disponibile anche come blocco parametrico nel sito Dlubal Latam
Capannone industriale con copertura ad arco
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 260 |
| Numero di linee | 320 |
| Numero di aste | 281 |
| Numero di superfici | 8 |
| Numero di solidi | 0 |
| Numero di casi di carico | 4 |
| Nr. di combinazioni di carico | 10 |
| Nr. di combinazioni di risultati | 2 |
| Peso totale | 54,722 t |
| Dimensioni | 21.750 x 11.700 x 19.750 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
