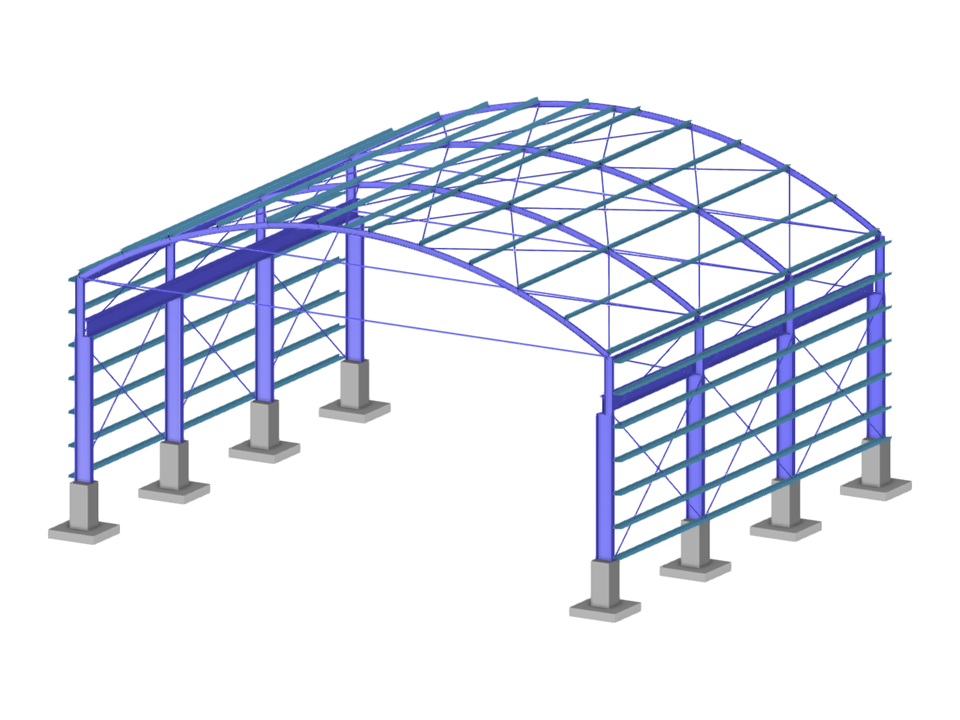

Parametrizace geometrie průmyslového objektu s kolejnicovým nosníkem, obloukovou střechou modelovanou z ocelových prutů a se základovými patkami. Zahrnuje parametrická zatížení a kombinace zatížení.
Model vytvořený technickou skupinou Dlubal Latam v Brazílii. Model je k dispozici také jako parametrický blok na stránkách Dlubal Latam.
Průmyslová hala s obloukovou střechou
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 260 |
| Počet linií | 320 |
| Počet prutů | 281 |
| Počet ploch | 8 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 10 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 54,722 t |
| Rozměry | 21,750 x 11,700 x 19,750 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
