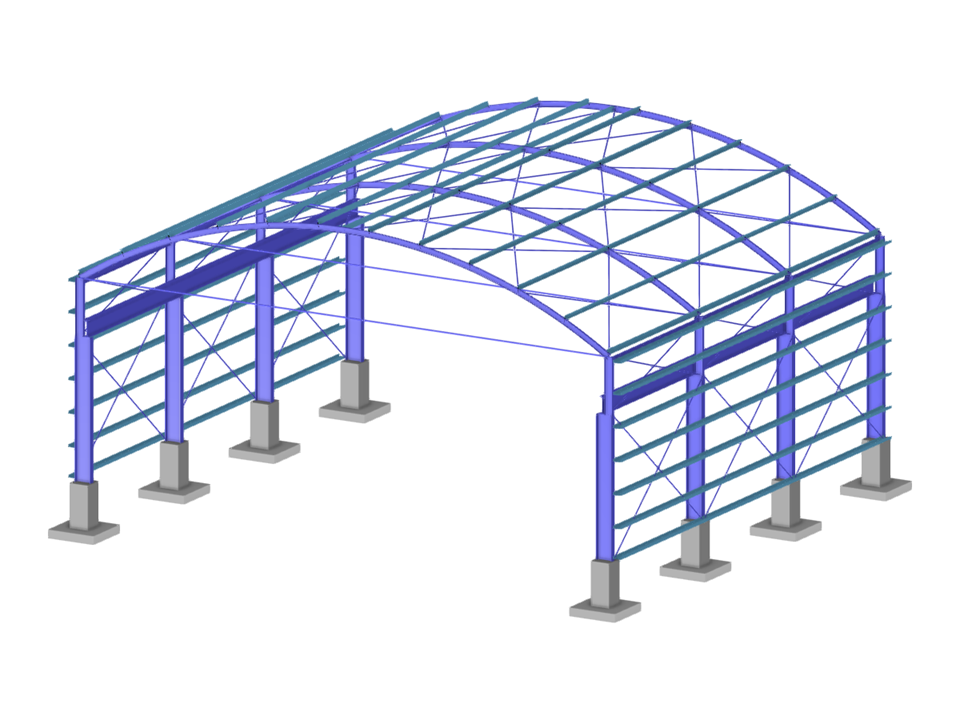

对一栋工业建筑的几何形状进行参数化建模,该模型包含铁路梁、带钢筋的弯曲屋面,以及基础基础。 包括参数化荷载和荷载组合。
模型由德儒巴技术团队创建。 在德儒巴网站上也可以下载该模型的参数化块。
弧形屋面工业厂房
块参数可动态编辑 | |
节点数目: | 260 |
线的数目 | 320 |
杆件数目: | 281 |
面的数目: | 8 |
实体数目 | 0 |
荷载工况数目 | 4 |
荷载组合数目 | 10 |
结果组合数目 | 2 |
总重量 | 54,722 t |
翘曲区域尺寸 | 21.750 x 11.700 x 19.750 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
