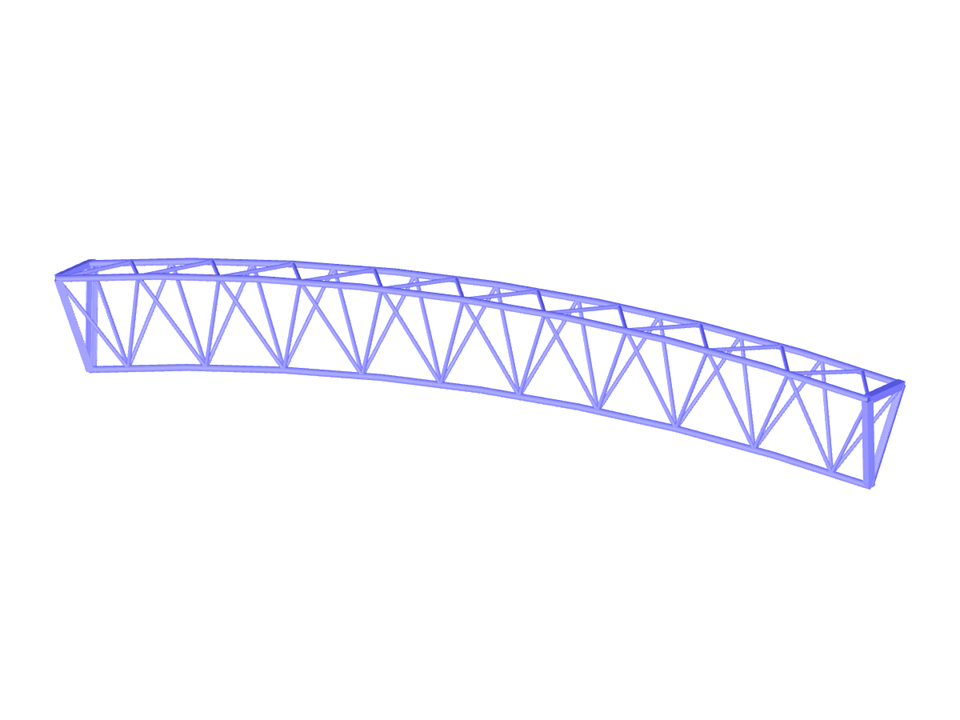

Параметризация решетчатой балки с кривизной, образованной тремя пряди круглых стальных стержней.
Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Изогнутая решетчатая ферма
| Параметры блока можно редактировать динамически | |
| Количество узлов | 45 |
| Количество линий | 69 |
| Количество стержней | 69 |
| Общий вес | 0,039 t |
| Размеры | 2,780 x 0,210 x 0,418 m |
| Версия программы | 5.28.03 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
