Parametrização de uma viga triangulada com curvatura, formada por três cordões de varões.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.

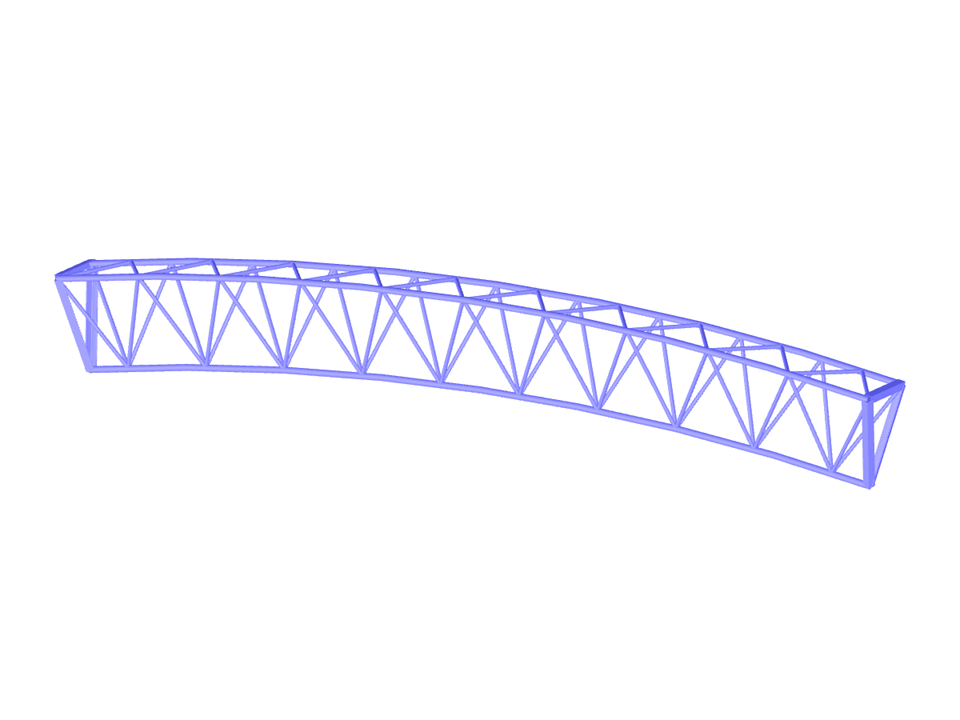

Viga triangulada curvada
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 45 |
| Número de linhas | 69 |
| Número de barras | 69 |
| Peso total | 0,039 t |
| Dimensões | 2,780 x 0,210 x 0,418 m |
| Versão do programa | 5.28.03 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
