Manual en línea de RFEM | Superficies

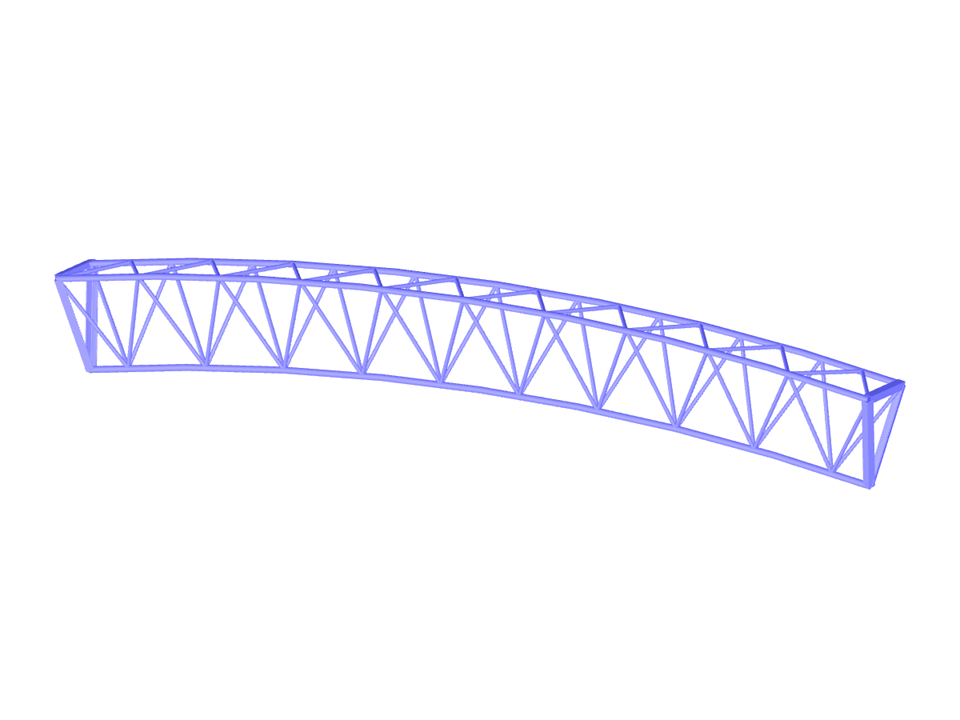

Parametrización de una viga en celosía con curvatura, formada por tres cordones de perfiles redondos.
Modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.
Viga de celosía curva
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 45 |
| Número de líneas | 69 |
| Número de barras | 69 |
| Peso completo | 0.039 t |
| Dimensiones | 2,780 x 0,210 x 0,418 m |
| Versión del programa | 5.28.03 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
