Parametrizace zakřiveného zakřiveného příhradového nosníku, který je tvořen třemi lany z kruhové oceli.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.

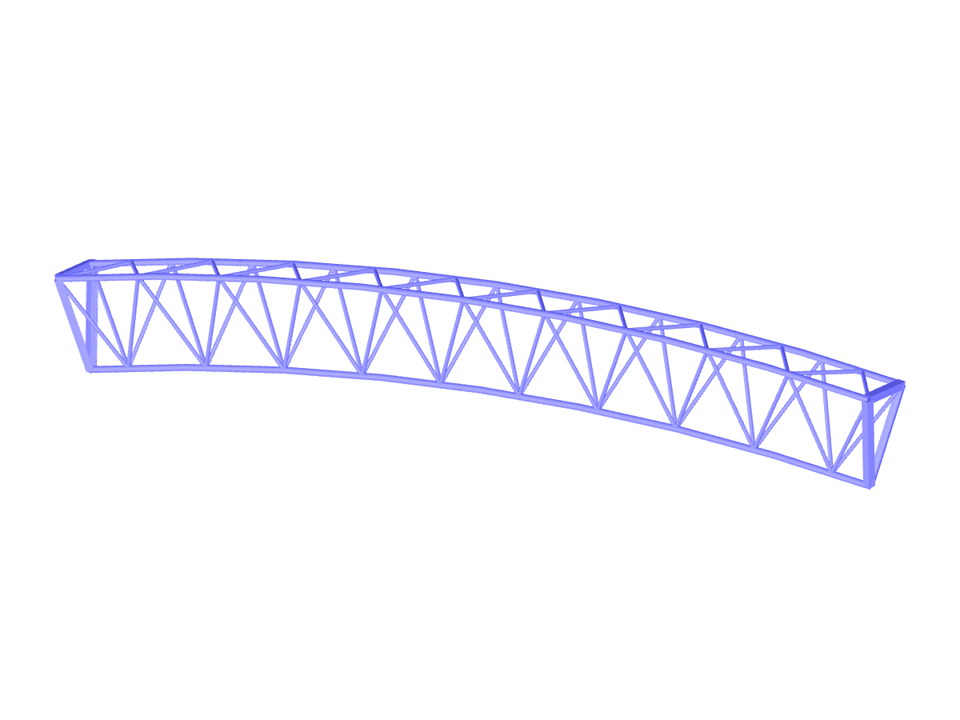

Zakřivený příhradový nosník
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 45 |
| Počet linií | 69 |
| Počet prutů | 69 |
| Celková hmotnost | 0,039 t |
| Rozměry | 2,780 x 0,210 x 0,418 m |
| Verze programu | 5.28.03 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
