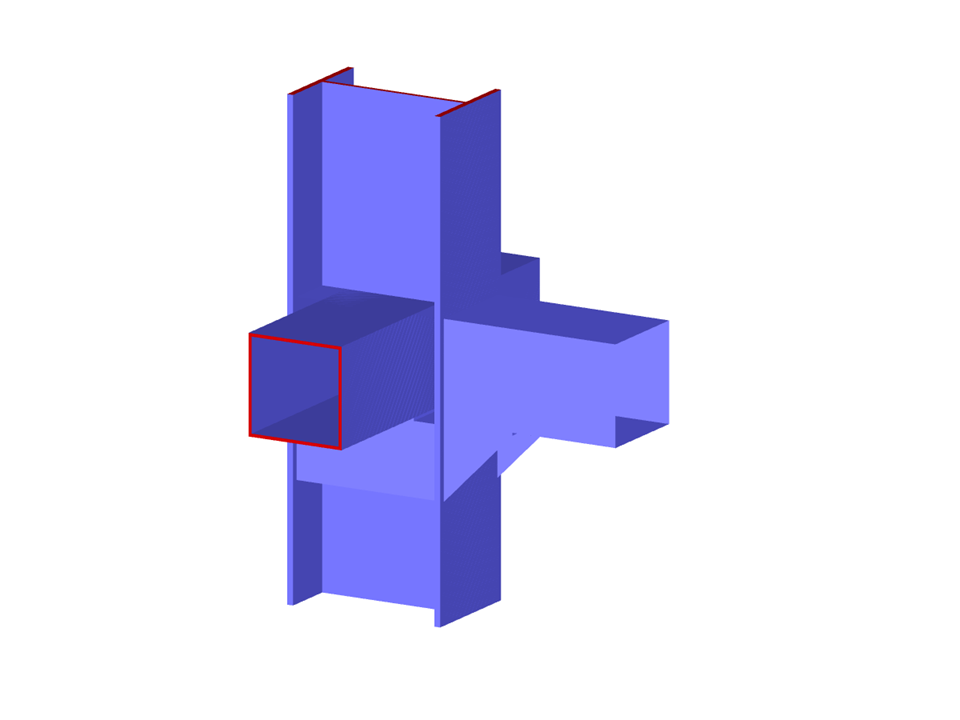

Параметризация соединения двутавровой колонны с тремя балками квадратного сечения. Уплотнение сетки в линии и на поверхности.
Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
Колонна - соединение балки
| Параметры блока можно редактировать динамически | |
| Количество узлов | 71 |
| Количество линий | 120 |
| Количество стержней | 2 |
| Количество поверхностей | 40 |
| Общий вес | 1,814 t |
| Размеры | 1,418 x 1,500 x 2,000 m |
| Версия программы | 5.28.03 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
