Manual en línea de RFEM | Superficies

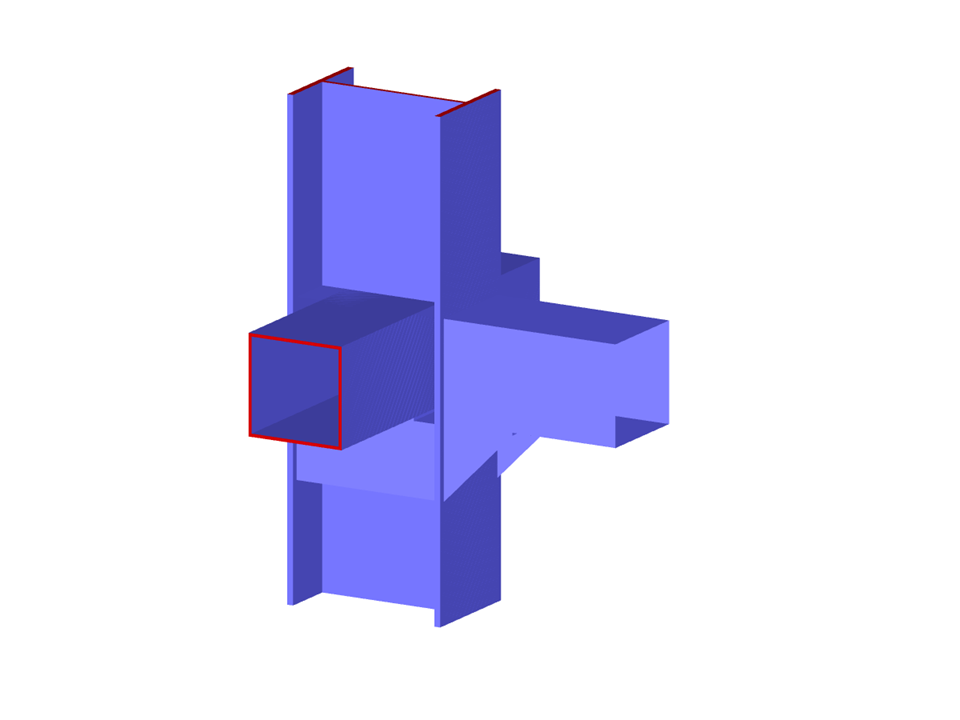

Parametrización de una conexión de pilar en I con tres vigas de sección cuadrada. Refinamiento de malla en línea y superficie.
Modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.
Conexión pilar – viga
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 71 |
| Número de líneas | 120 |
| Número de barras | 2 |
| Número de superficies | 40 |
| Peso completo | 1.814 t |
| Dimensiones | 1,418 x 1,500 x 2,000 m |
| Versión del programa | 5.28.03 |
