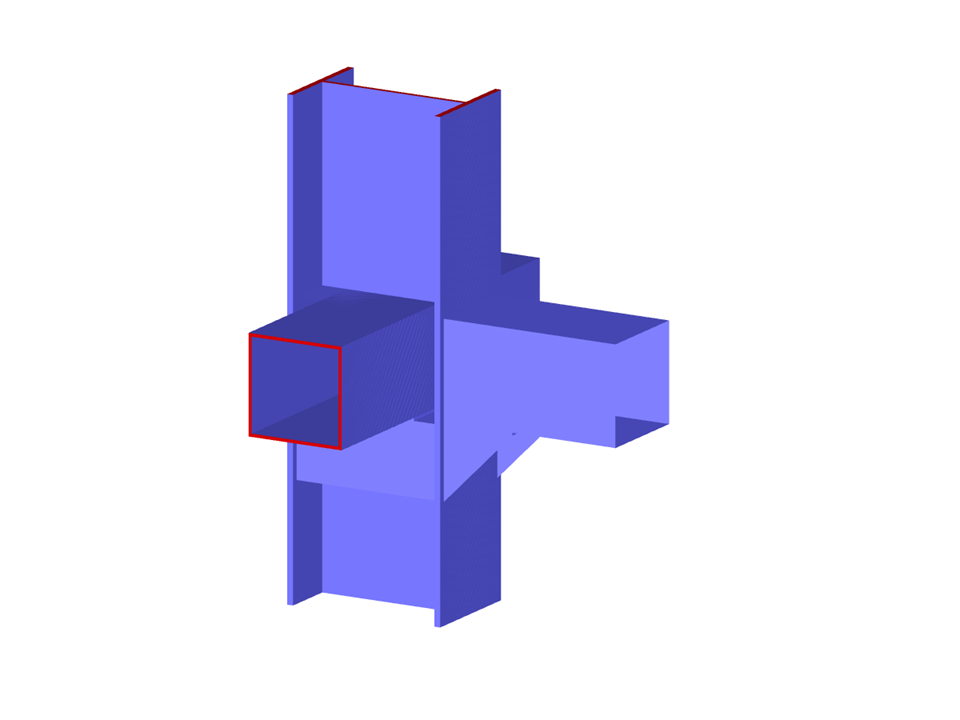

Parametrização da ligação de um pilar em I com três vigas de secção quadrada. Refinamento da malha em linha e superfície.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Ligação pilar – viga
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 71 |
| Número de linhas | 120 |
| Número de barras | 2 |
| Número de superfícies | 40 |
| Peso total | 1,814 t |
| Dimensões | 1,418 x 1,500 x 2,000 m |
| Versão do programa | 5.28.03 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
