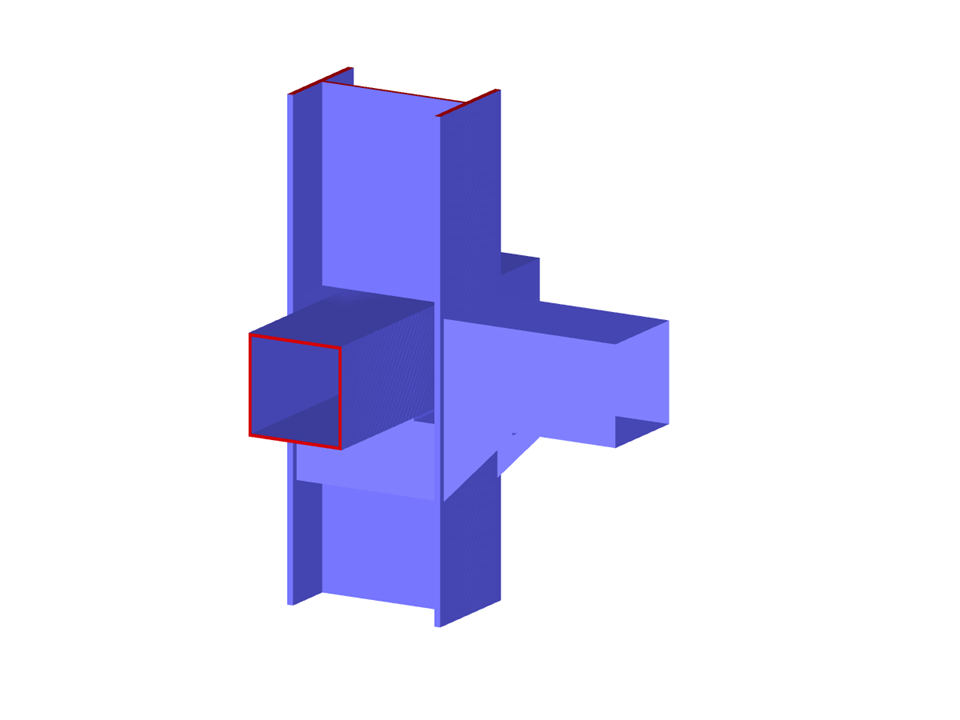

Parametrizzazione di un collegamento con colonna a I con tre travi a sezione quadrata. Infittimento della mesh nella linea e nella superficie.
Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Colonna - Collegamento trave
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 71 |
| Numero di linee | 120 |
| Numero di aste | 2 |
| Numero di superfici | 40 |
| Peso totale | 1,814 t |
| Dimensioni | 1.418 x 1.500 x 2.000 m |
| Versione del programma | 5.28.03 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
