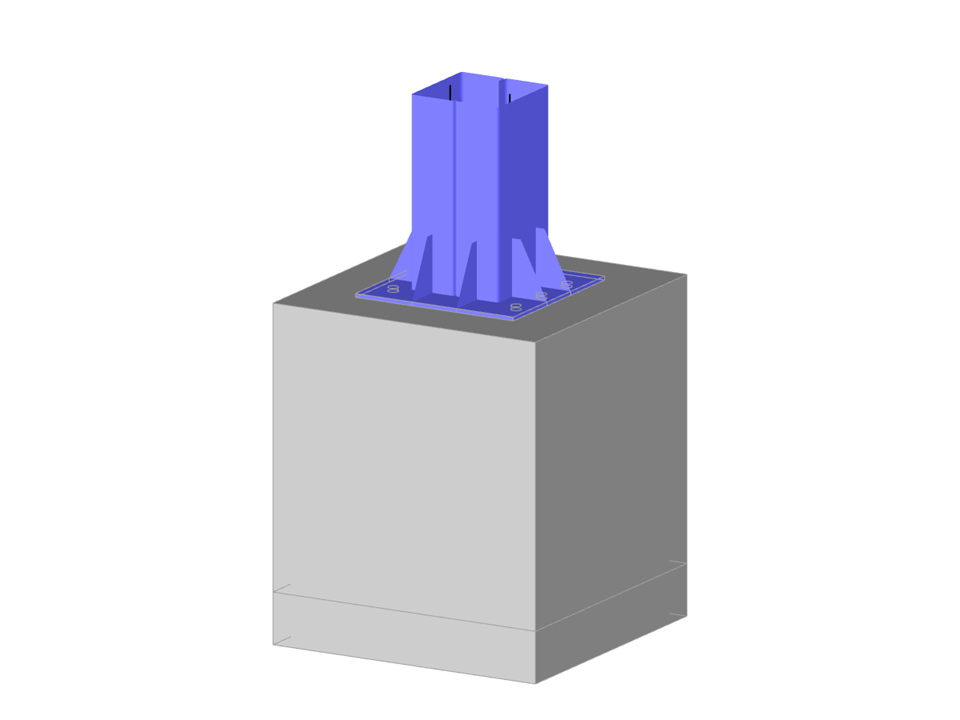

Параметризация геометрии колонны с двойным С-образным сечением, соединенной с опорной плитой и усиленной косынками, закреплена к фундаментному блоку 6 анкерными болтами.
Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.
база колонны
| Параметры блока можно редактировать динамически | |
| Количество узлов | 209 |
| Количество линий | 222 |
| Количество стержней | 10 |
| Количество поверхностей | 92 |
| Количество тел | 3 |
| Общий вес | 0,076 t |
| Размеры | 0,300 x 0,300 x 0,568 m |
| Версия программы | 5.27.01 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
