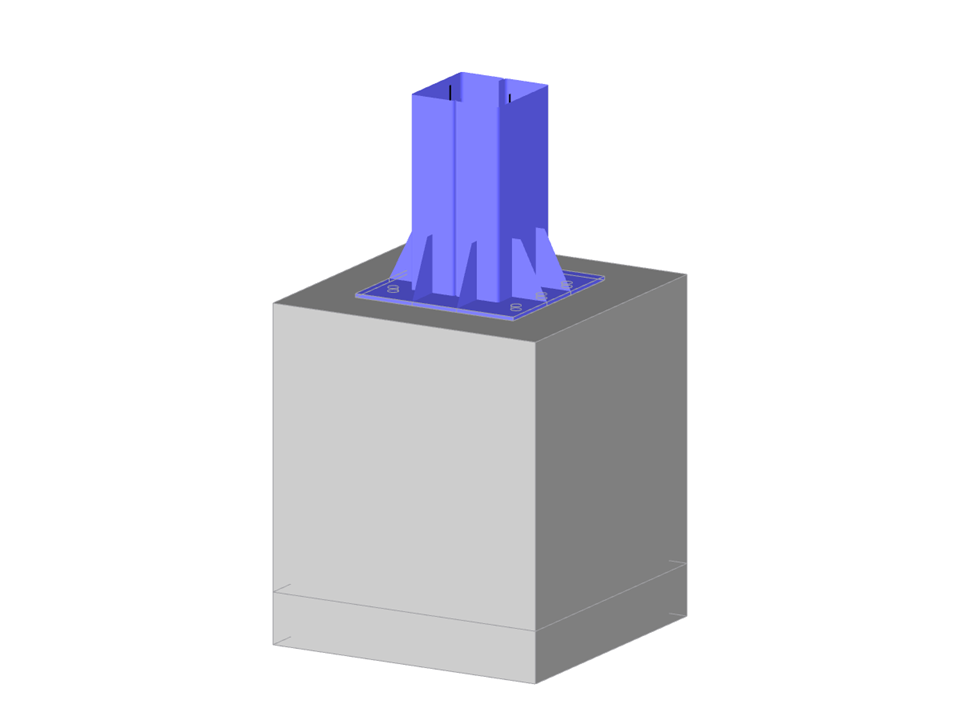

Parametryzacja geometrii podwójnego słupa z ceownika, połączonego z płytą podstawy i usztywnionego blachami węzłowymi, zakotwionego do bloku fundamentowego za pomocą 6 śrub kotwiących.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.
podstawa słupa
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 209 |
| Liczba linii | 222 |
| Liczba prętów | 10 |
| Liczba powierzchni | 92 |
| Ilość brył | 3 |
| Ciężar całkowity | 0,076 t |
| Wymiarowanie | 0,300 x 0,300 x 0,568 m |
| Wersja programu | 5.27.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
