Manuale RFEM Online | 4.4 Superfici

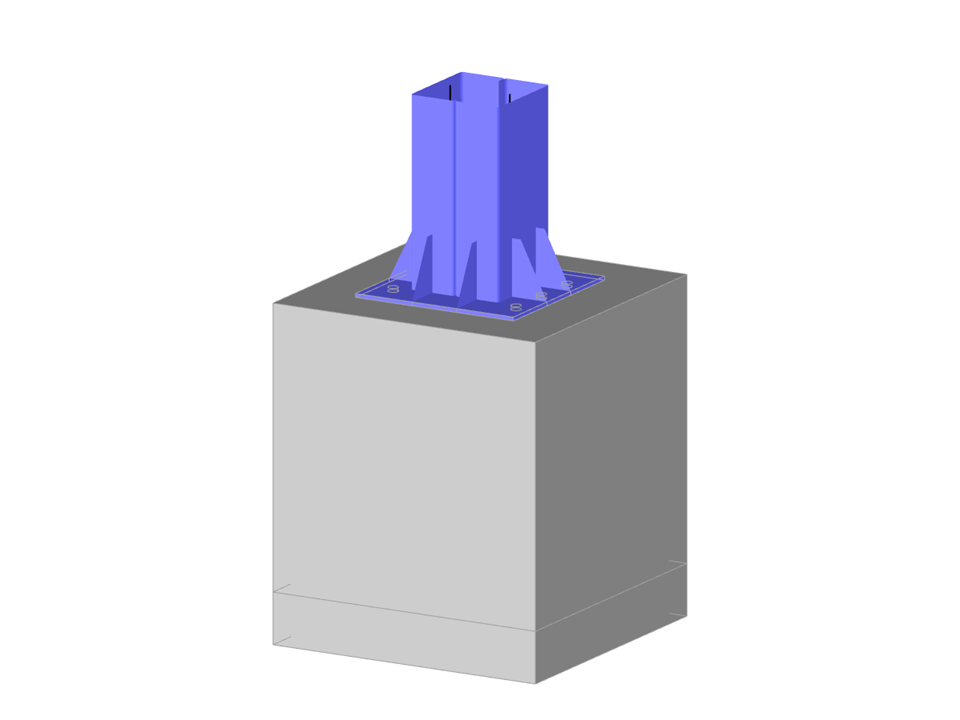

Parametrizzazione della geometria di una colonna a doppia sezione a C, collegata ad una piastra di base e irrigidita da fazzoletti, ancorata al blocco di fondazione tramite 6 tirafondi.
Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Basamento di colonna
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 209 |
| Numero di linee | 222 |
| Numero di aste | 10 |
| Numero di superfici | 92 |
| Numero di solidi | 3 |
| Peso totale | 0,076 t |
| Dimensioni | 0.300 x 0.300 x 0.568 m |
| Versione del programma | 5.27.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
