Параметризация геометрии холодногнутого стального С-образного профиля.
Модель создана группой инженеров Dlubal Latam. Модель также доступна в виде параметризованного блока на сайте Dlubal Latam.

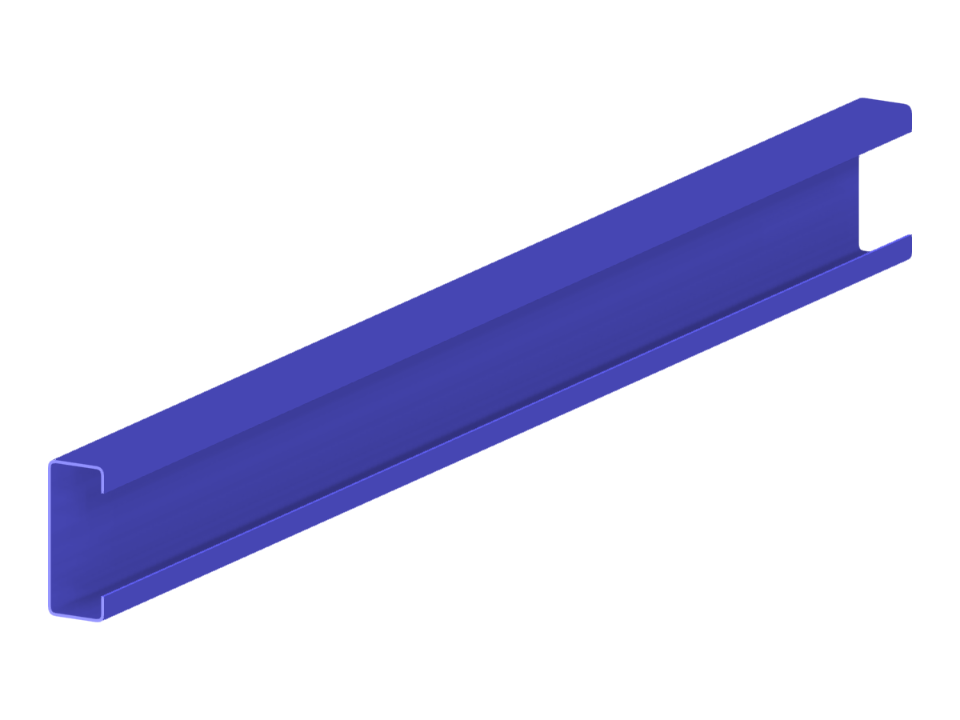

C-образный стержень
| Параметры блока можно редактировать динамически | |
| Количество узлов | 24 |
| Количество линий | 28 |
| Количество стержней | 0 |
| Количество поверхностей | 9 |
| Количество тел | 0 |
| Количество загружений | 1 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,003 t |
| Размеры | 0,040 x 0,100 x 1,000 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
