Manual online do RFEM | 4.4 Superfícies

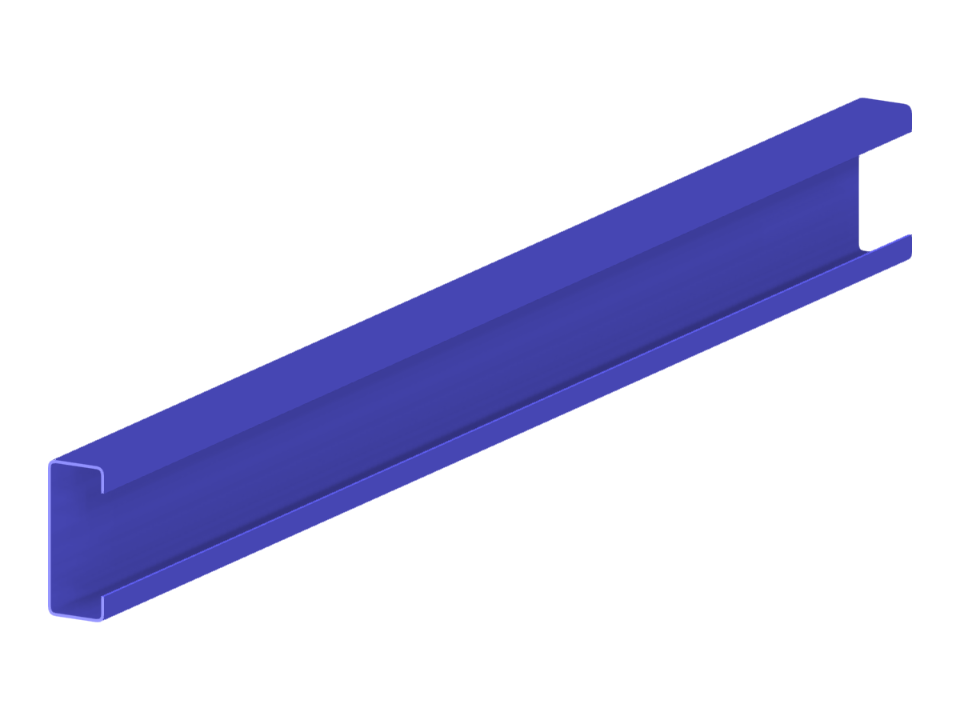

Parametrização da geometria de uma barra de secção em C em aço dobrado a frio.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Barra de secção C
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 24 |
| Número de linhas | 28 |
| Número de barras | 0 |
| Número de superfícies | 9 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,003 t |
| Dimensões | 0,040 x 0,100 x 1,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
