Manuel en ligne RFEM | Surfaces
Paramétrage de la géométrie d'une barre de section en C acier formée à froid.
Modèle réalisé par l'équipe d'ingénieurs Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site Web de Dlubal Latam.

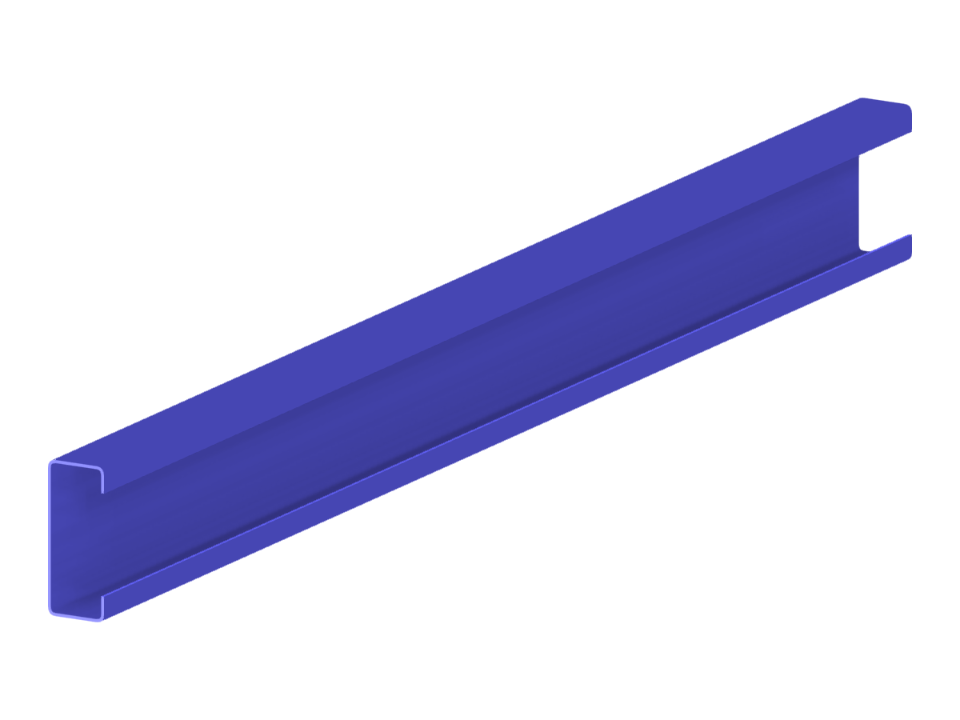

Barre de profilé en C
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 24 |
| Nombre de lignes | 28 |
| Nombre de barres | 0 |
| Nombre de surfaces | 9 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,003 t |
| Cotation fonctionnelle | 0,040 x 0,100 x 1,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
