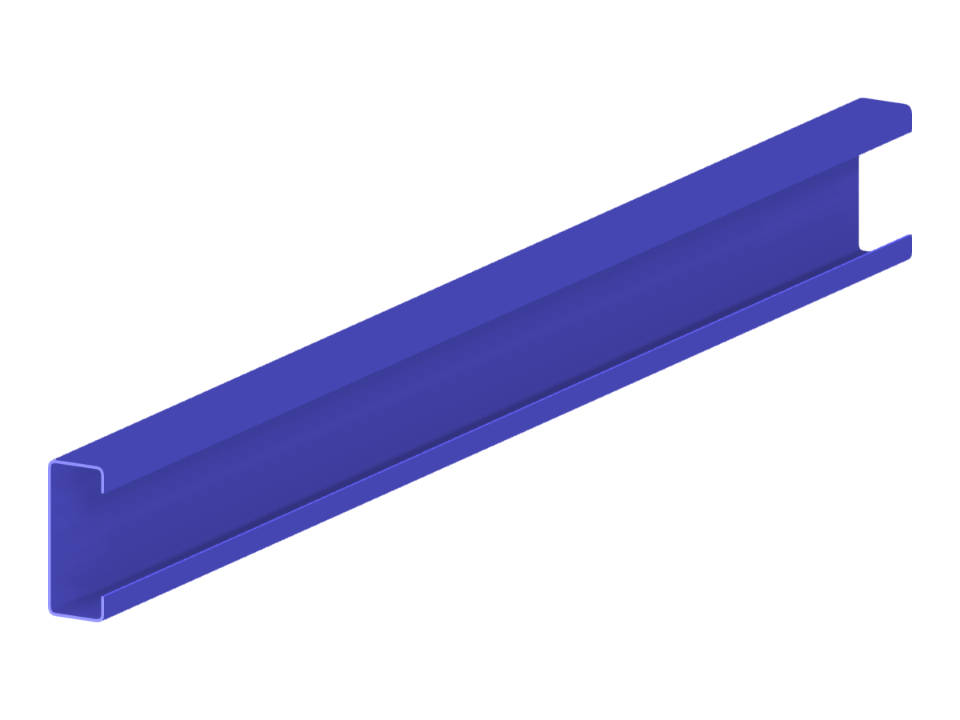

Parametrizzazione della geometria di un'asta a C in acciaio piegata a freddo.
Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Asta della sezione cesareo
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 24 |
| Numero di linee | 28 |
| Numero di aste | 0 |
| Numero di superfici | 9 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,003 t |
| Dimensioni | 0.040 x 0.100 x 1.000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
