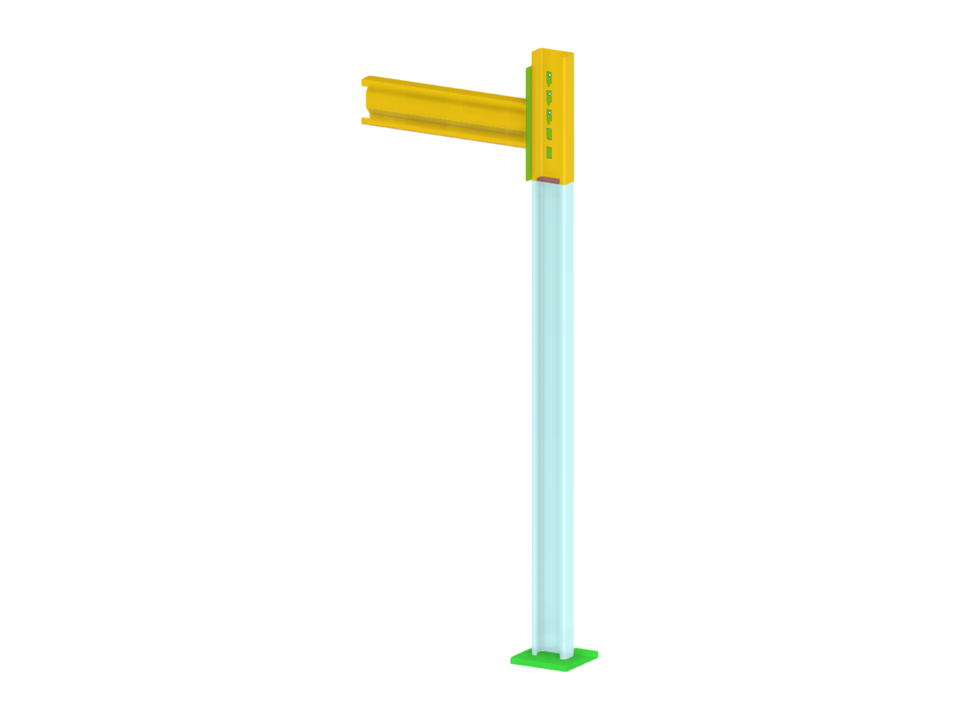

Параметризация геометрии соединения балки с сигма-профилем с колонной C-профиля через опорную пластину, соединённую с колонной с помощью зажимов. Включая смоделированные нелинейные связи, освобождения и сварочные швы.
Модель, созданная инженерной командой Dlubal Latam. Модель также доступна в качестве параметризованного блока на веб-сайте Dlubal Latam.
Соединение балки с колонной
| Параметры блока можно редактировать динамически | |
| Количество узлов | 162 |
| Количество линий | 193 |
| Количество стержней | 3 |
| Количество поверхностей | 36 |
| Количество тел | 0 |
| Количество загружений | 2 |
| Количество сочетаний нагрузок | 2 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,008 t |
| Размеры (метрические) | 0,604 x 1,600 x 0,068 m |
| Размеры (имперские) | 1.98 x 5.25 x 0.22 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
