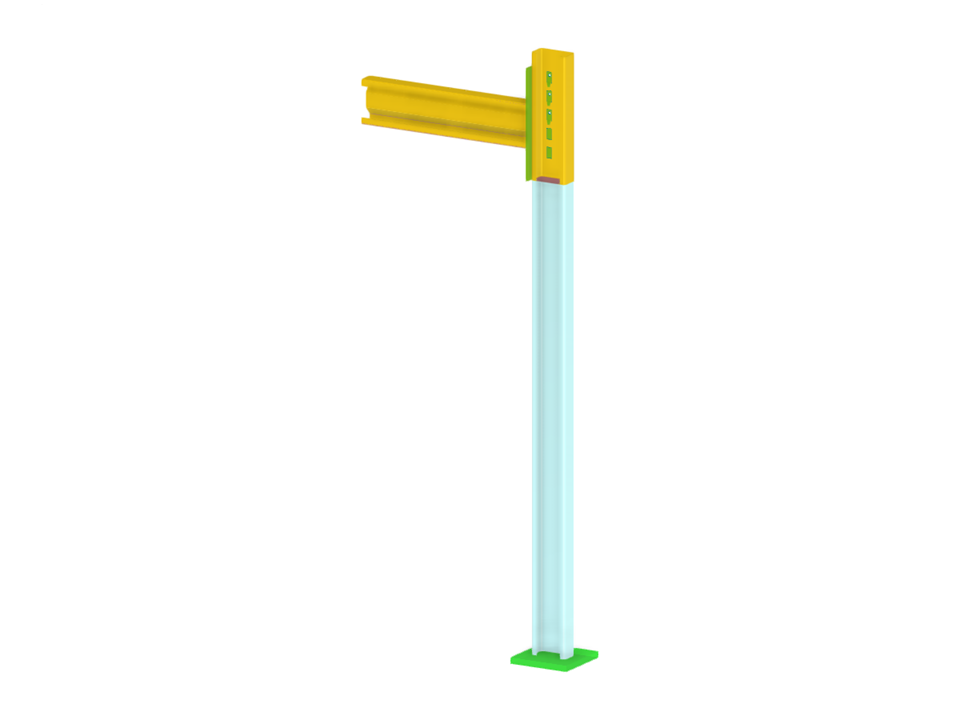

Parametryzacja geometrii połączenia belki o profilu sigma ze słupem o profilu C poprzez płytę wsporczą połączoną ze słupem za pomocą klamerek. Obejmuje modelowane nieliniowe połączenia, zwolnienia i ściegi spoiny.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.
Połączenie belka-słup
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 162 |
| Liczba linii | 193 |
| Liczba prętów | 3 |
| Liczba powierzchni | 36 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 2 |
| Ilość KO | 2 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,008 t |
| Wymiarowanie | 0,604 x 1,600 x 0,068 m |
