Manuale RFEM Online | 4.4 Superfici
Parametrizzazione della geometria di collegamento di una trave con profilo sigma ad una colonna con profilo a C tramite una piastra di supporto collegata alla colonna tramite clip. Inclusi collegamenti non lineari modellati, svincoli e cordoni di saldatura.
Un modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.

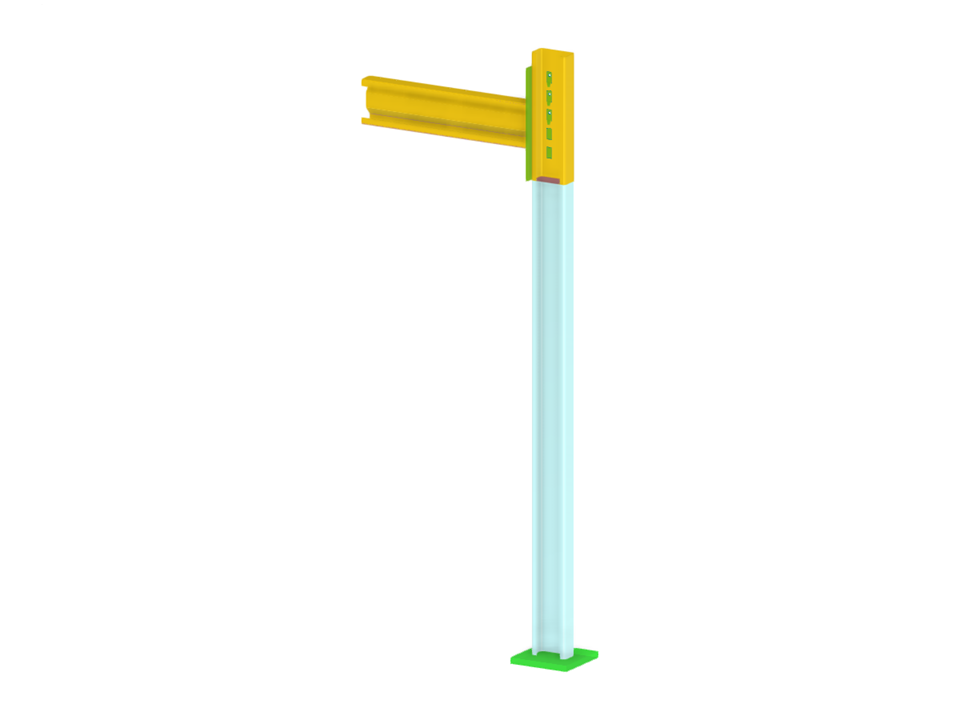

Collegamento trave-colonna
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 162 |
| Numero di linee | 193 |
| Numero di aste | 3 |
| Numero di superfici | 36 |
| Numero di solidi | 0 |
| Numero di casi di carico | 2 |
| Nr. di combinazioni di carico | 2 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,008 t |
| Dimensioni | 0.604 x 1.600 x 0.068 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
