Расчет конструкции кровли открытой сцены, использованной в дипломной работе 000480. Данная модель представляет собой кровлю открытой сцены с облегченной конструкцией свободной формы, которая создает эффектный волнистый навес, сочетающий в себе эстетичность и функциональность. В нем используется треугольный сетчатый каркас, расчет пространственной каркасной конструкции.

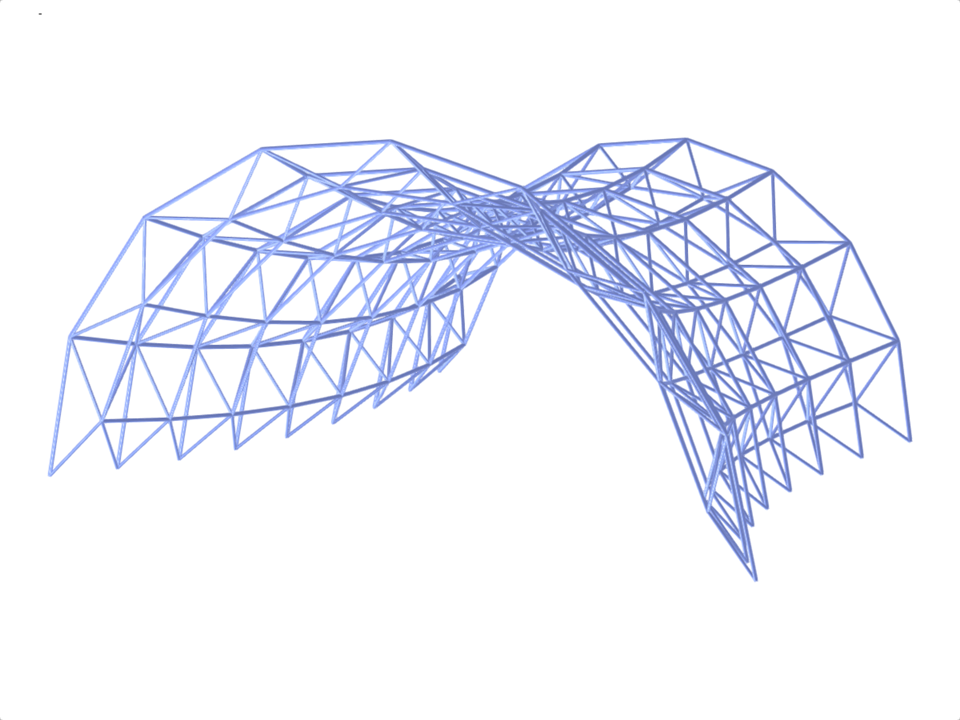

Конструкция кровли сцены под открытым небом
| Количество узлов | 145 |
| Количество линий | 576 |
| Количество стержней | 496 |
| Количество поверхностей | 128 |
| Количество тел | 0 |
| Количество загружений | 11 |
| Количество сочетаний нагрузок | 147 |
| Количество расчетных сочетаний | 1 |
| Общий вес | 84,580 t |
| Размеры | 45,000 x 22,414 x 32,615 m |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
