Dimensionamento de uma cobertura de palco ao ar livre utilizada na tese de final de curso 000480. O modelo descreve uma cobertura de palco ao ar livre com uma estrutura leve e de forma livre, criando uma cobertura em forma de onda visualmente impressionante que combina estética e funcionalidade. Para a construção foi utilizado um pórtico de malha triangular, que se parece com uma estrutura de pórtico espacial.

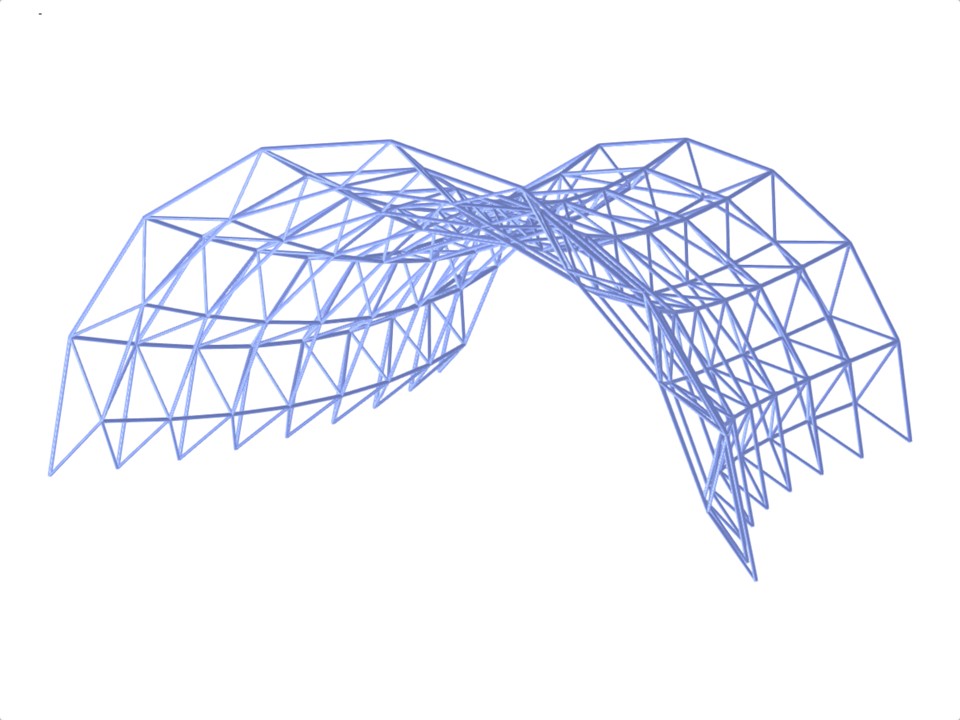

Estrutura de cobertura de palco ao ar livre
| Número de nós | 145 |
| Número de linhas | 576 |
| Número de barras | 496 |
| Número de superfícies | 128 |
| Número de sólidos | 0 |
| Número de casos de carga | 11 |
| Número de combinações de cargas | 147 |
| Número de combinações de resultados | 1 |
| Peso total | 84,580 t |
| Dimensões | 45,000 x 22,414 x 32,615 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
