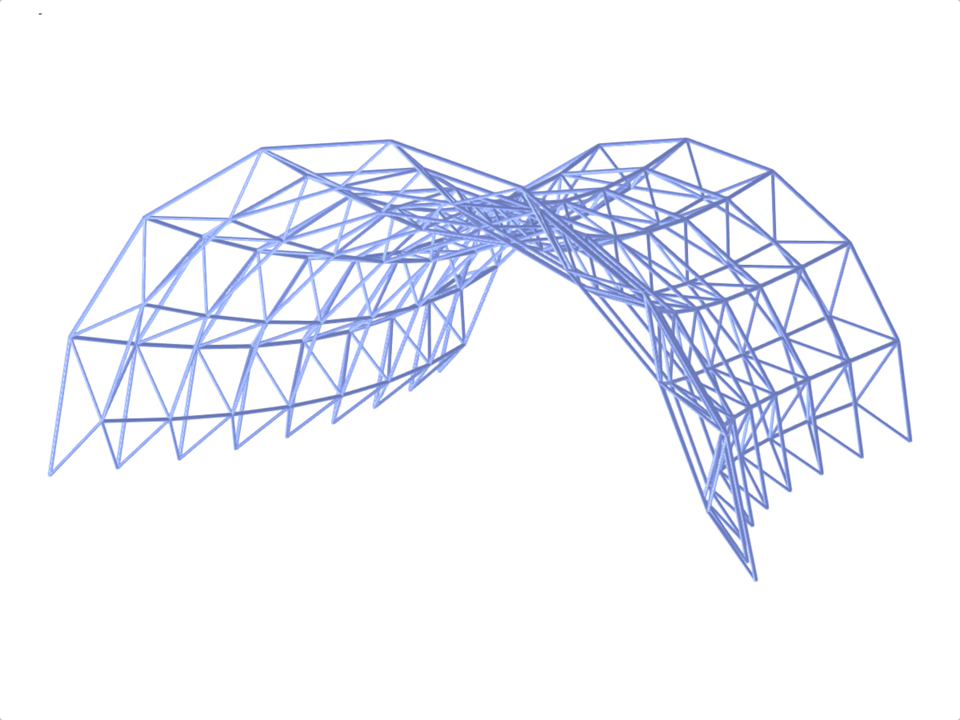

Projekt konstrukcji zadaszenia sceny na wolnym powietrzu wykorzystany w pracy dyplomowej 000480. Model przedstawia zadaszenie sceniczne o lekkiej konstrukcji o dowolnym kształcie, tworzącym efektowne zadaszenie w kształcie fali, będące połączeniem estetyki i funkcjonalności. Zastosowano w nim przestrzenną konstrukcję szkieletową z siatki trójkątnej.
Scena zadaszenia na świeżym powietrzu
| Liczba węzłów | 145 |
| Liczba linii | 576 |
| Liczba prętów | 496 |
| Liczba powierzchni | 128 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 11 |
| Ilość KO | 147 |
| Liczba kombinacji wyników | 1 |
| Ciężar całkowity | 84,580 t |
| Wymiarowanie | 45,000 x 22,414 x 32,615 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
