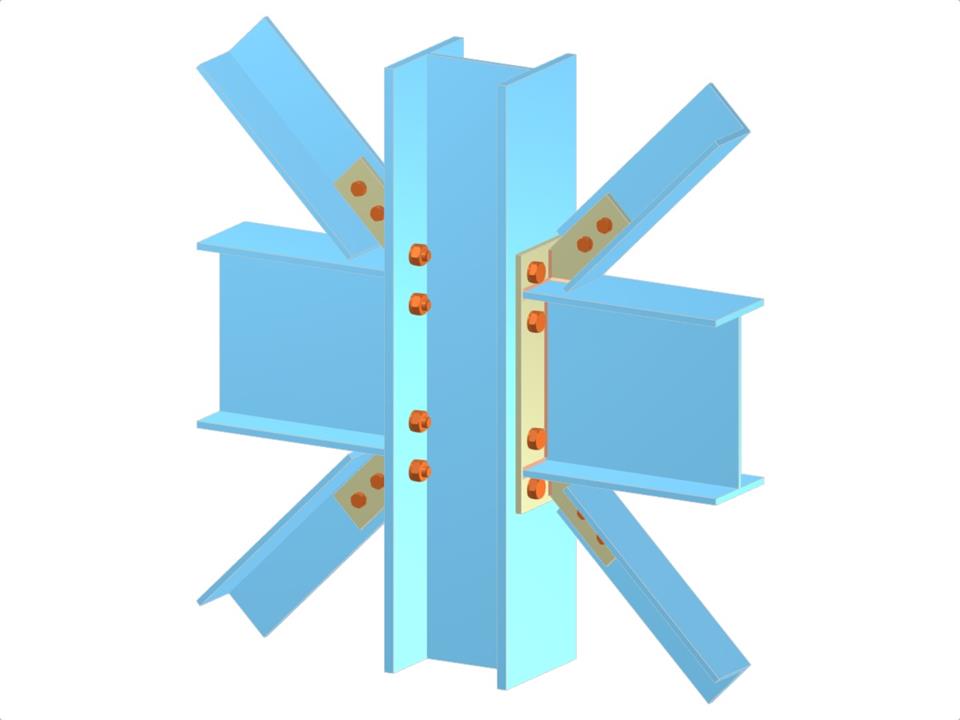

Эта инженерная модель иллюстрирует двустороннее соединение между балками и колонной, включающее как балки, так и диагонали для вертикального раскрепления. В соединении для балки используется удлинённая торцевая пластина, а для диагоналей — фасонка, закреплённые болтами. Схема включает изгиб относительно главной оси колонны и защемлённую балку с крестообразным узлом. Эта конструкция демонстрирует надёжную систему строительного соединения, подходящую для сложных каркасов.

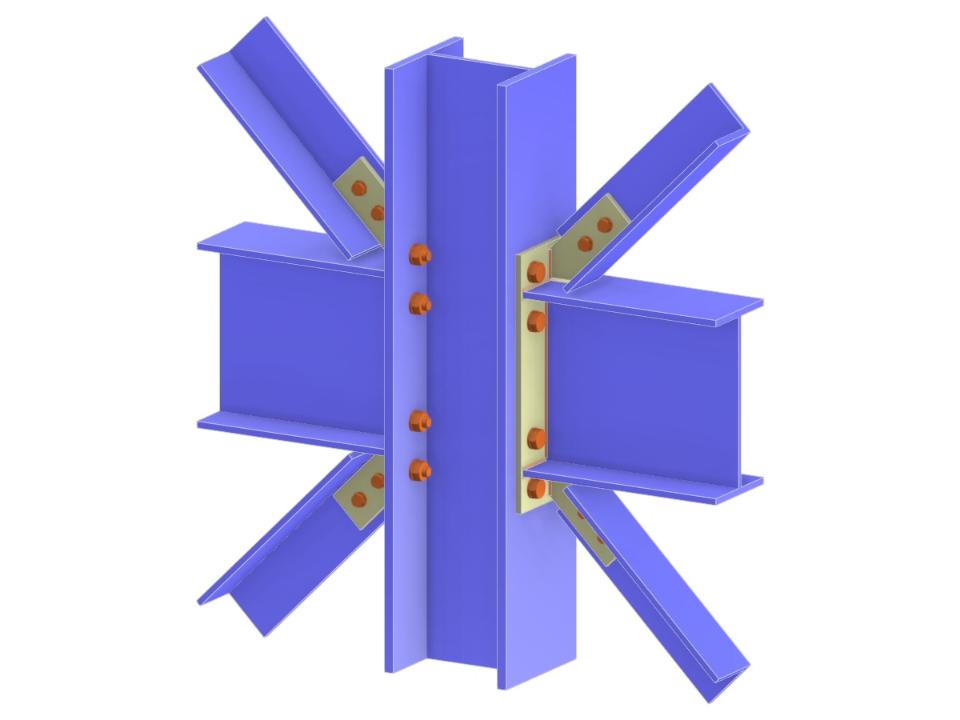

Балочные и диагональные связи к полке колонны через удлинённую торцевую пластину и фасонку
| Количество узлов | 9 |
| Количество линий | 8 |
| Количество стержней | 8 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,145 t |
| Размеры (метрические) | 0,960 x 0,980 x 0,000 m |
| Размеры (имперские) | 3.15 x 3.22 x 0 feet |
