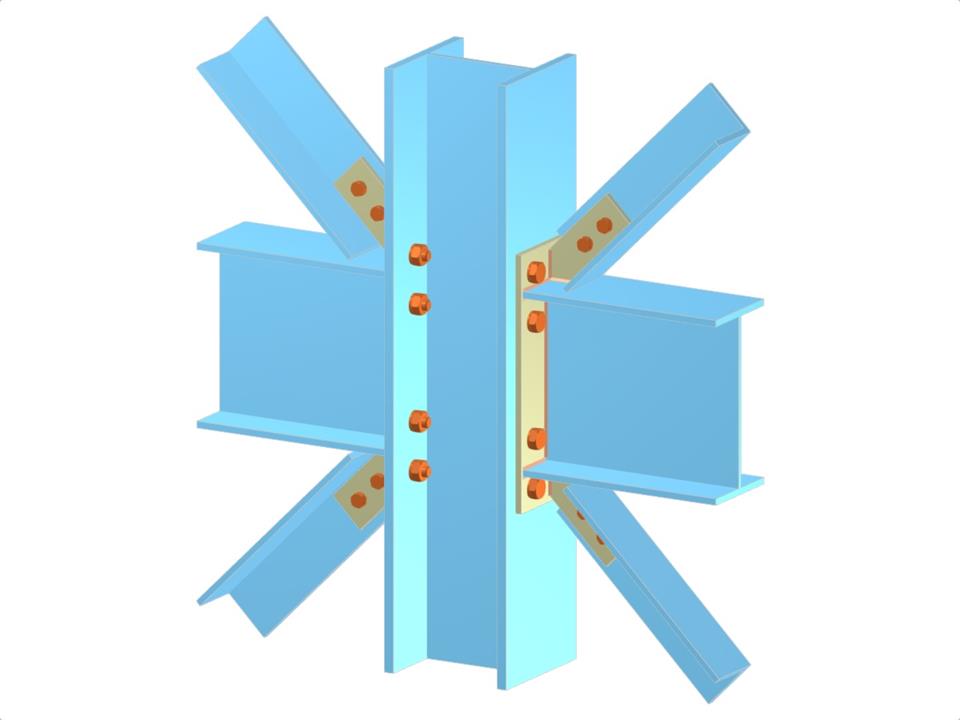

Questo modello di ingegneria illustra un collegamento a doppio lato tra travi e un pilastro, con travi e diagonali per il controventamento verticale. Il collegamento utilizza una piastra di estremità estesa per la trave e una piastra a codolo per le diagonali, fissate con bulloni. La configurazione include la flessione attorno all'asse principale del pilastro e una trave incastrata con un giunto a croce. Questo design evidenzia un robusto sistema di collegamento strutturale adatto a strutture complesse.
- Collegamento trave-colonna a doppia faccia
- Travi e controventi diagonali dell'irrigidimento verticale alla flangia della colonna
- Trave tramite piastra di estremità estesa
- Controventi diagonali tramite piastra a bandiera
- Collegamento bullonato
- Flessione attorno all'asse principale della colonna
- Trave incastrata
- Nodo a croce
Travi e controventi diagonali alla flangia della colonna mediante connessione con piastra di estremità estesa e piastra di estremità semplice
| Numero di nodi | 9 |
| Numero di linee | 8 |
| Numero di aste | 8 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,145 t |
| Dimensioni (metriche) | 0.960 x 0.980 x 0.000 m |
| Dimensioni (imperiali) | 3.15 x 3.22 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
