Ten model inżynierski przedstawia dwustronne połączenie między belkami a słupem, obejmujące zarówno belki, jak i stężenia ukośne do pionowego stężenia. Połączenie wykorzystuje wydłużoną blachę czołową dla belki oraz blachę końcową dla stężeń, mocowane śrubami. Układ obejmuje zginanie względem głównej osi słupa oraz belkę utwierdzoną ze złączem krzyżowym. Ta konstrukcja podkreśla solidny system połączeń konstrukcyjnych, odpowiedni do złożonych układów ramowych.

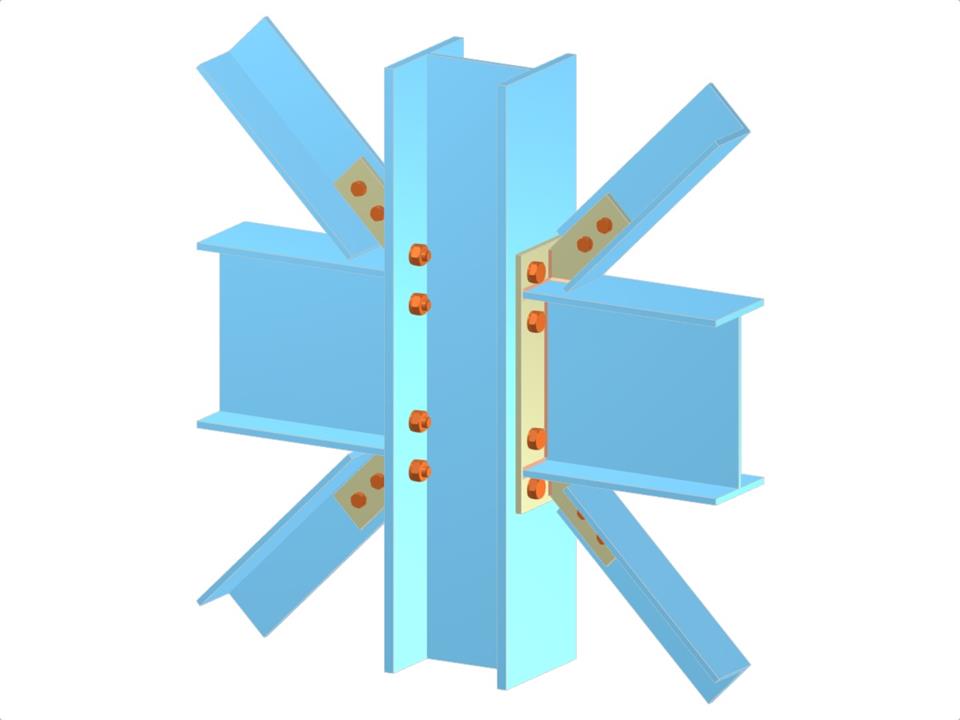

Belki i stężenia ukośne do połączenia z półką słupa za pomocą wydłużonej blachy czołowej i blachy węzłowej
| Liczba węzłów | 9 |
| Liczba linii | 8 |
| Liczba prętów | 8 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 0 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,145 t |
| Wymiary (metryczne) | 0,960 x 0,980 x 0,000 m |
| Wymiary (imperialne) | 3.15 x 3.22 x 0 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
