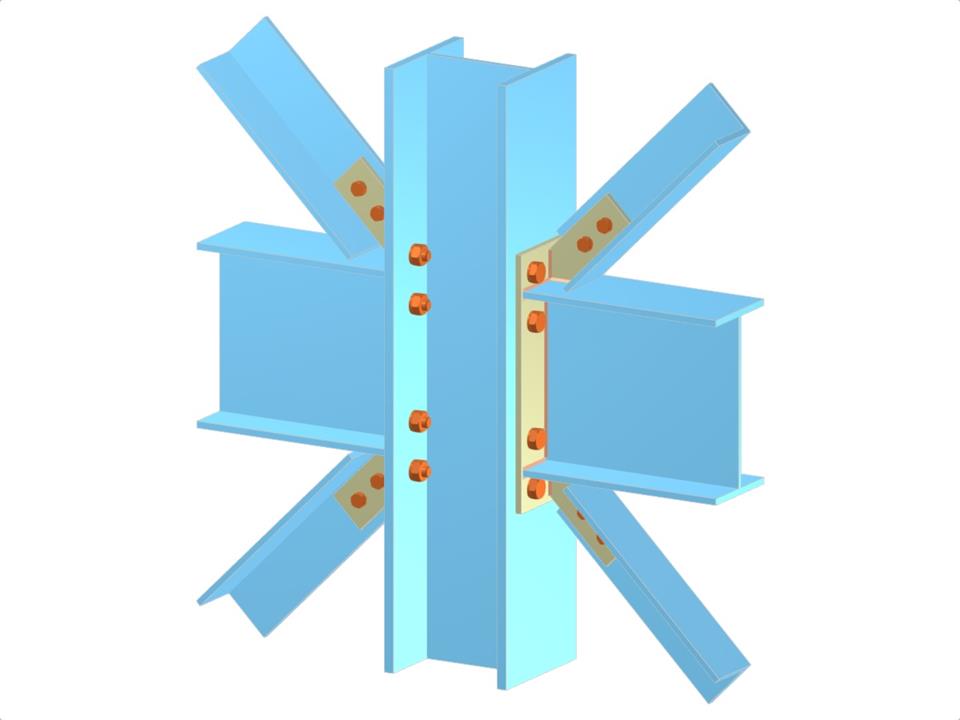

Este modelo de engenharia ilustra uma ligação dupla entre vigas e um pilar, incorporando vigas e diagonais para contraventamento vertical. A ligação utiliza uma chapa de extremidade prolongada para a viga e uma chapa de encaixe para as diagonais, fixadas com parafusos. O conjunto inclui flexão em torno do eixo principal do pilar e uma viga engastada com uma ligação em cruz. Este projeto destaca um sistema de ligação estrutural robusto, adequado para estruturas complexas.
Vigas e Contraventamentos Diagonais à Ligação da Mesa da Coluna via Chapa de Extremidade Estendida e Chapa de Ligação
| Número de nós | 9 |
| Número de linhas | 8 |
| Número de barras | 8 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,145 t |
| Dimensões (métricas) | 0,960 x 0,980 x 0,000 m |
| Dimensões (imperiais) | 3.15 x 3.22 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
