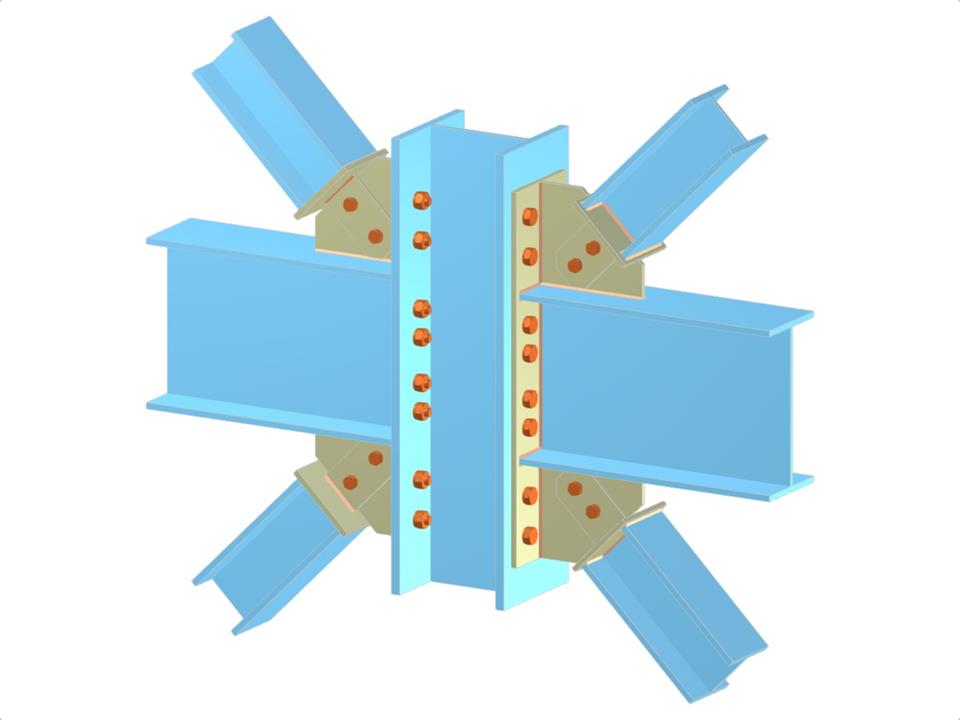

Эта модель включает двустороннее соединение между непрерывной колонной и горизонтальными балками, интегрированное с вертикальными раскосами. Балки соединены посредством удлинённых торцевых пластин, а раскосы используют фасонки, пластинки с язычком и накрывные пластины. Во всех соединениях применяются болтовые соединения, при этом изгиб происходит относительно главной оси колонны. В конструкции также предусмотрен крестовой узел для повышения устойчивости.
- Двустороннее соединение балки с колонной
- Балки и раскосы вертикальной связи к полке колонны
- Непрерывная колонна
- Балка через удлинённую торцевую пластину
- Раскосы через косынку
- Язычковая пластина
- Покровная пластина
- Болтовое соединение
- Изгиб относительно главной оси колонны
- Жёстко закреплённая балка
- Крестообразное соединение
Балка и диагональные раскосы к полке колонны через удлинённую торцевую пластину и косынку
| Количество узлов | 9 |
| Количество линий | 8 |
| Количество стержней | 8 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,178 t |
| Размеры (метрические) | 1,220 x 1,000 x 0,000 m |
| Размеры (имперские) | 4 x 3.28 x 0 feet |
