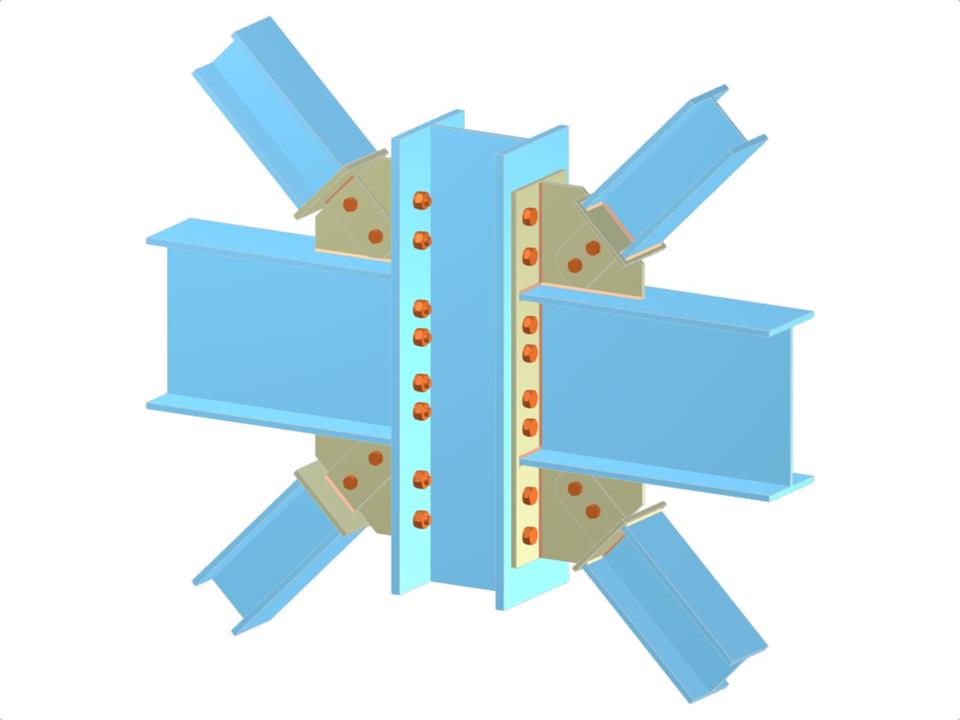

Tento model obsahuje oboustranný spoj mezi průběžným sloupem a vodorovnými nosníky, integrovaný se svislými ztužujícími diagonálami. Nosníky jsou spojeny prostřednictvím prodloužených čelních desek, zatímco diagonály využívají styčníkové plechy, jazýčkové desky a krycí desky. Veškeré spoje jsou šroubované, přičemž ohyb probíhá kolem hlavní osy sloupu. Uspořádání rovněž zahrnuje křížový styčník pro zvýšení stability.
Příčníky a diagonální vzpěry ke sloupcové přírubové spojení pomocí prodloužené čelní desky a výztužné desky
| Počet uzlů | 9 |
| Počet linií | 8 |
| Počet prutů | 8 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,178 t |
| Rozměry (metrické) | 1,220 x 1,000 x 0,000 m |
| Rozměry (imperiální) | 4 x 3.28 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
