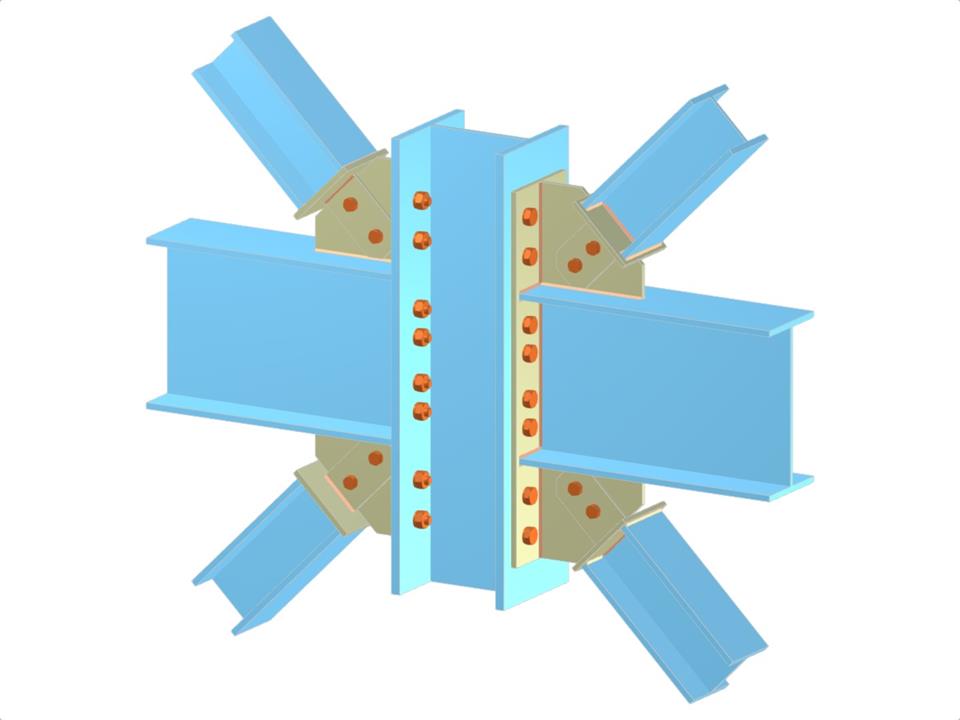

Ce modèle présente une connexion double face entre un poteau continu et des poutres horizontales, intégrée avec des diagonales de contreventement verticales. Les poutres sont reliées par des platines d’extrémité prolongées, tandis que les diagonales utilisent des goussets, des platines à languette et des platines de recouvrement. Des assemblages boulonnés sont employés partout, avec une flexion s’exerçant autour de l’axe principal du poteau. L’agencement comprend également un joint en croix pour une stabilité accrue.
- Connexion poutre-colonne double face
- Poutres et diagonales de contreventement vertical sur l'âme de la colonne
- Colonne continue
- Poutre via platine d'about prolongée
- Diagonales via platine d'assemblage
- Platine à languette
- Platine d'extrémité
- Connexion boulonnée
- Flexion autour de l'axe principal de la colonne
- Poutre encastrée
- Assemblage en croix
Poutres et contreventements diagonaux à la connexion de la semelle de poteau via une plaque d’extrémité prolongée et une plaque de gousset
| Nombre de nœuds | 9 |
| Nombre de lignes | 8 |
| Nombre de barres | 8 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 0 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,178 t |
| Dimensions (métriques) | 1,220 x 1,000 x 0,000 m |
| Dimensions (impériales) | 4 x 3.28 x 0 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
