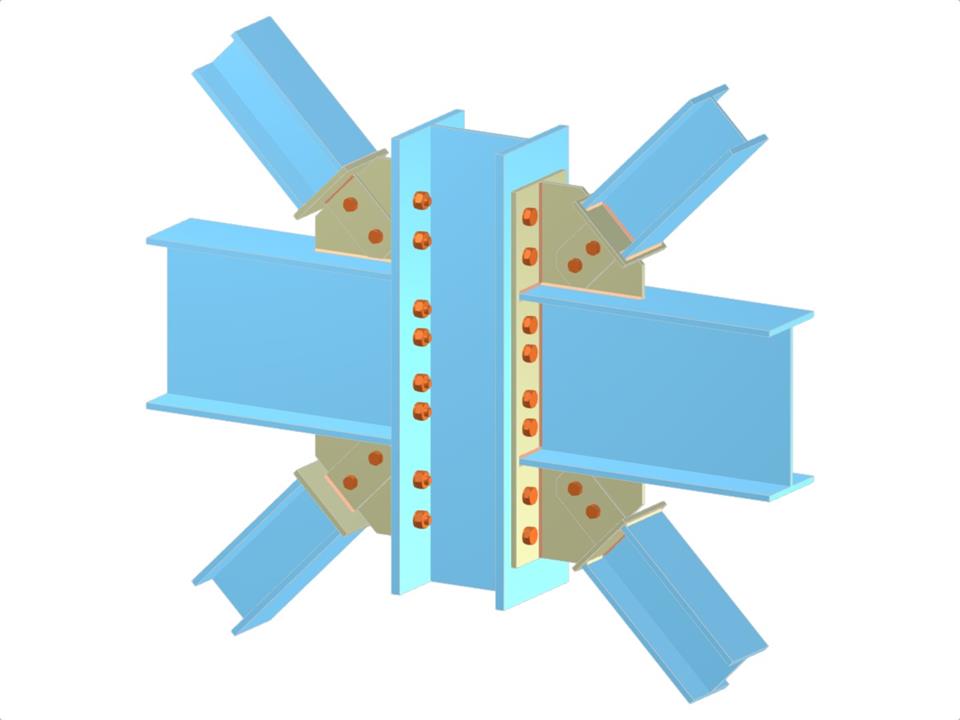

Ten model charakteryzuje się dwustronnym połączeniem między słupem ciągłym a poziomymi belkami, zintegrowanym z ukośnymi stężeniami pionowymi. Belki są połączone za pomocą wydłużonych blach czołowych, natomiast elementy ukośne wykorzystują blachy węzłowe, blachy widełkowe oraz blachy nakrywające. We wszystkich miejscach zastosowano połączenia śrubowe, przy czym zginanie występuje względem głównej osi słupa. Układ obejmuje również węzeł krzyżowy zapewniający zwiększoną stabilność.
- Połączenie belki z słupem dwustronne
- Belki i stężenia ukośne pionowego stężenia do półki słupa
- Słup ciągły
- Belka za pomocą wydłużonej blachy czołowej
- Stężenia ukośne za pomocą blachy węzłowej
- Blacha języczkowa
- Blacha nakrywająca
- Połączenie śrubowe
- Zginanie względem głównej osi słupa
- Belka utwierdzona
- Węzeł krzyżowy
Belki i stężenia ukośne do połączenia z półką słupa za pomocą wydłużonej blachy czołowej i blachy węzłowej
| Liczba węzłów | 9 |
| Liczba linii | 8 |
| Liczba prętów | 8 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 0 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,178 t |
| Wymiary (metryczne) | 1,220 x 1,000 x 0,000 m |
| Wymiary (imperialne) | 4 x 3.28 x 0 feet |
