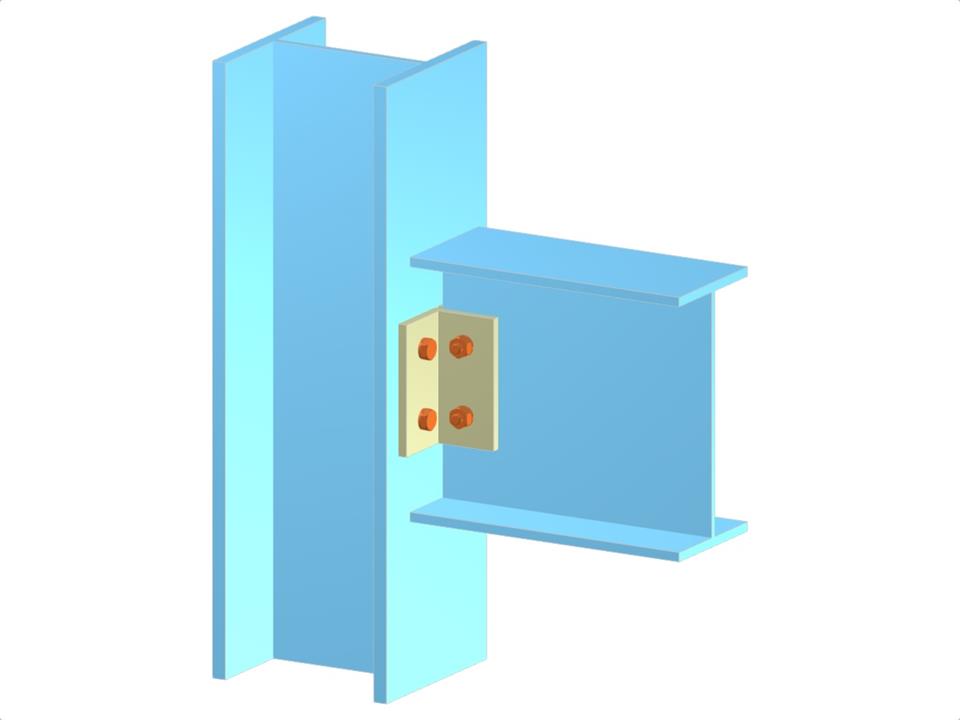

Эта модель иллюстрирует одностороннее соединение балки с колонной, при котором стенка балки соединяется с полкой колонны с помощью уголков. Колонна является непрерывной, а тип соединения — болтовой; он обеспечивает шарнирное крепление балки. Такая конфигурация широко применяется в стальных конструкциях благодаря своей эффективности в определённых конструктивных схемах. Более сложные особенности работы соединения можно проанализировать с помощью продуктов Dlubal.
Соединение балки с полкой колонны через фасонки
| Количество узлов | 4 |
| Количество линий | 3 |
| Количество стержней | 3 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 0 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,067 t |
| Размеры (метрические) | 0,460 x 0,700 x 0,000 m |
| Размеры (имперские) | 1.51 x 2.3 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
