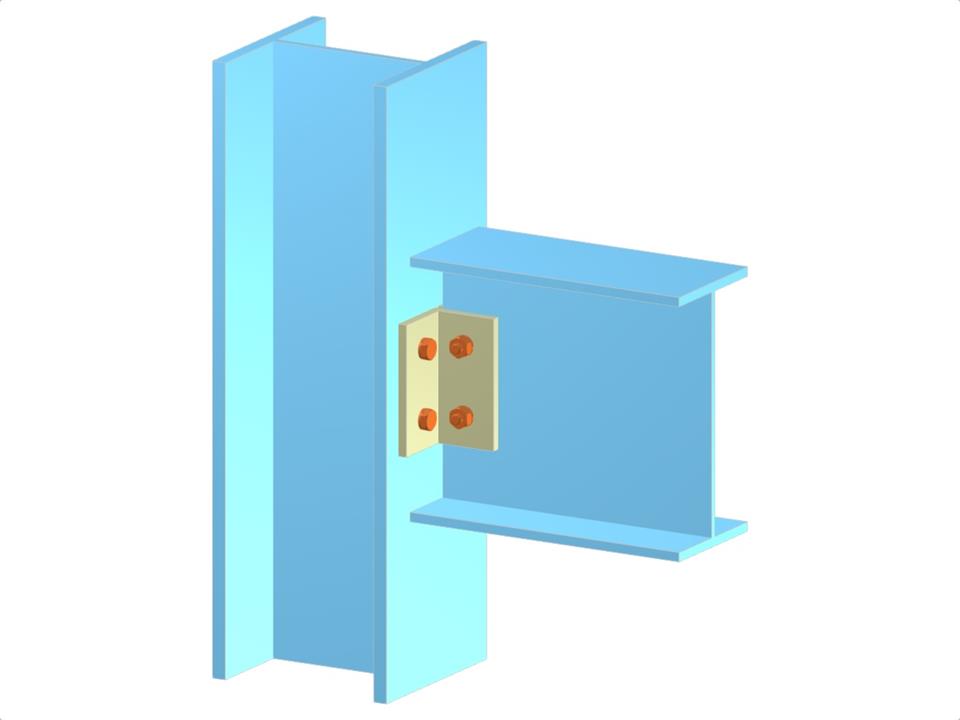

Tento model znázorňuje jednostranné napojení nosníku na sloup, kde je stojina nosníku připojena k pásnici sloupu pomocí sedel. Sloup je průběžný, zatímco typ spoje je šroubovaný a umožňuje kloubově uložený nosník. Tato konfigurace se běžně používá ve ocelových konstrukcích pro svou účinnost v určitých konstrukčních uspořádáních. Složitější chování spoje lze analyzovat pomocí produktů Dlubal.
Spojení nosníku s pásnicí sloupu pomocí úhelníků
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,067 t |
| Rozměry (metrické) | 0,460 x 0,700 x 0,000 m |
| Rozměry (imperiální) | 1.51 x 2.3 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
