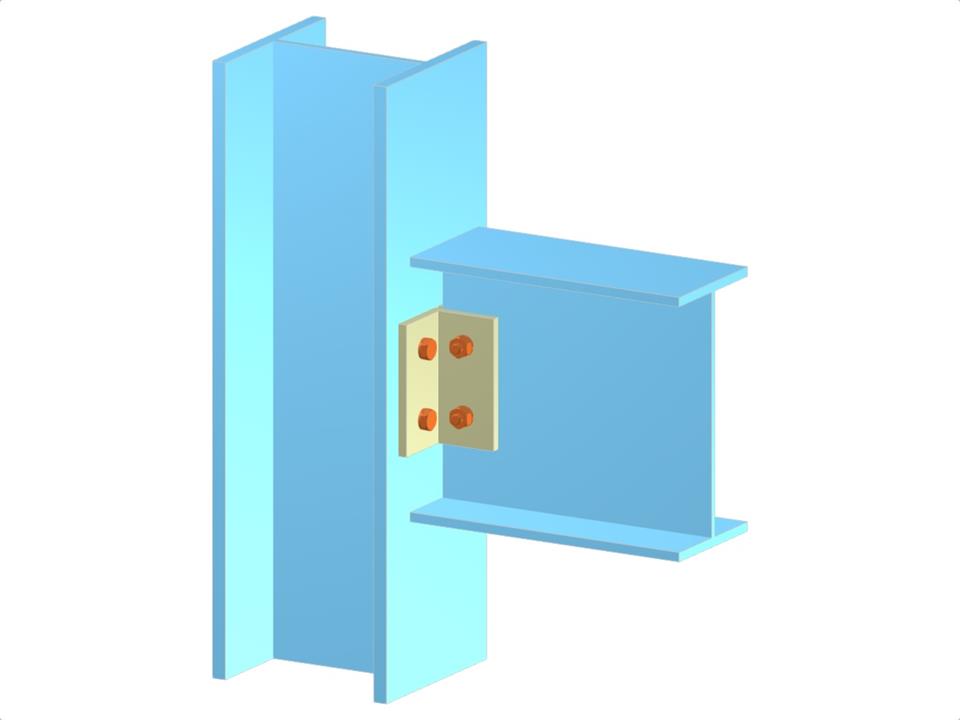

Dieses Modell veranschaulicht eine einseitige Träger-Stützen-Verbindung, bei der der Trägersteg mittels Stegwinkeln mit dem Stützenflansch verbunden ist. Die Stütze ist durchlaufend, während die Verbindung geschraubt ist und einen gelenkigen Träger ermöglicht. Diese Konfiguration wird im Stahlbau aufgrund ihrer Effizienz bei bestimmten strukturellen Anordnungen häufig verwendet. Komplexere Verbindungsdynamiken können mit Dlubal-Produkten analysiert werden.
Träger-Stützenflansch-Verbindung über Stegwinkel
| Anzahl Knoten | 4 |
| Anzahl Linien | 3 |
| Anzahl Stäbe | 3 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,067 t |
| Abmessungen (metrisch) | 0,460 x 0,700 x 0,000 m |
| Abmessungen (imperial) | 1.51 x 2.3 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
